Contaore di funzionamento digitale con display LCD 230VAC

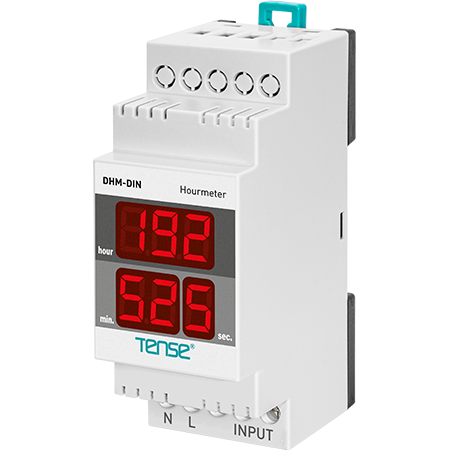

Contaore di lavoro DHM-DIN - Montaggio su guida DIN

Descrizione del prodotto

Il contatore di tempo di lavoro DHM-DIN è progettato per misurare il tempo di funzionamento delle apparecchiature alimentate dalla rete 230 VAC. Conta il tempo totale in cui l'apparecchiatura è sotto tensione - adatto a macchine, pompe, ventilatori, compressori, linee di produzione e in generale a tutti gli apparecchi che devono registrare il tempo di funzionamento cumulativo.

Quando viene applicata la tensione di 230 VCA, il dispositivo inizia automaticamente a contare il tempo. I valori vengono visualizzati su due display e memorizzati anche in caso di interruzione dell'alimentazione.

Specifiche tecniche

• Tensione di alimentazione: 230 VAC (150-260 VAC), 50/60 Hz

• Consumo di energia: < 6 VA

• Intervallo di tempo di conteggio: fino a 99.999 ore

• Display:

  • 2× display a 3 cifre (altezza cifre 9,2 mm)

  • Modalità di visualizzazione:

    • HHH (ore) / MM (minuti) / S (secondi)

    • Dopo aver superato le 999 ore → il display inferiore mostra le ore e i minuti (vedi descrizione dettagliata sotto)

• Montaggio: profilo MCB (interruttore automatico), montaggio su guida DIN

• Reset: pulsante di RESET (per DHM-DIN premere con un utensile non conduttivo attraverso il foro di RESET)

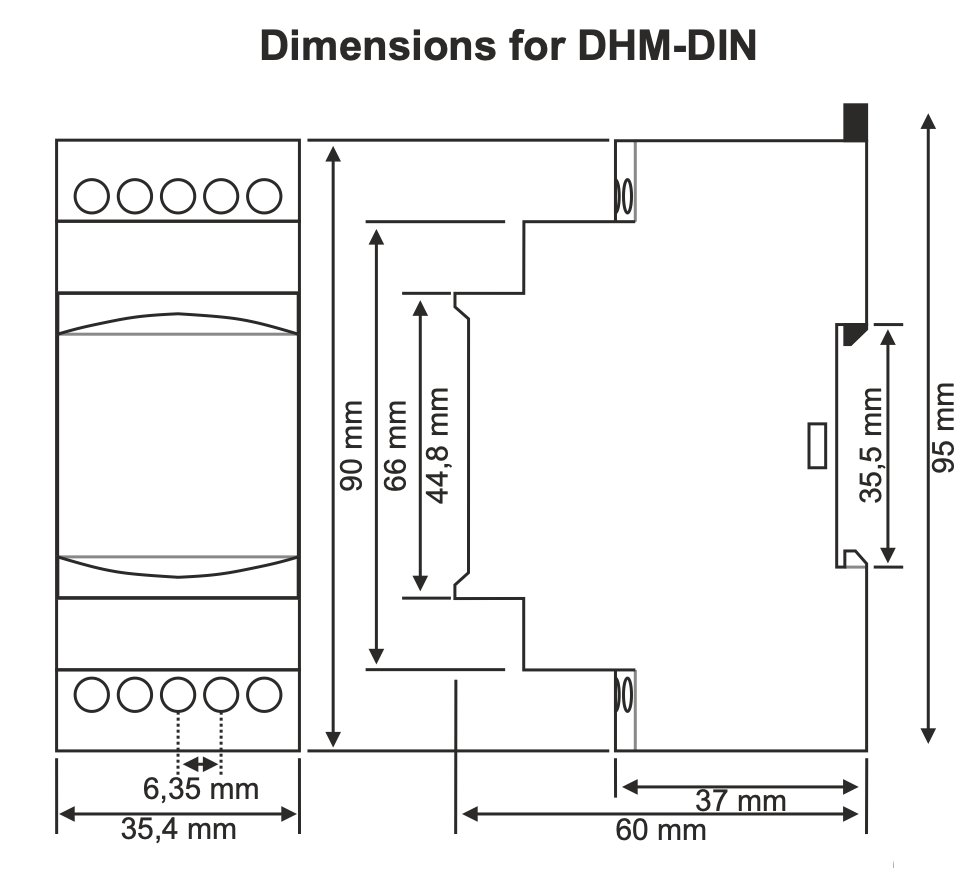

• Dimensioni: 35,4 × 60 × 90 mm

Applicazione e principio di funzionamento

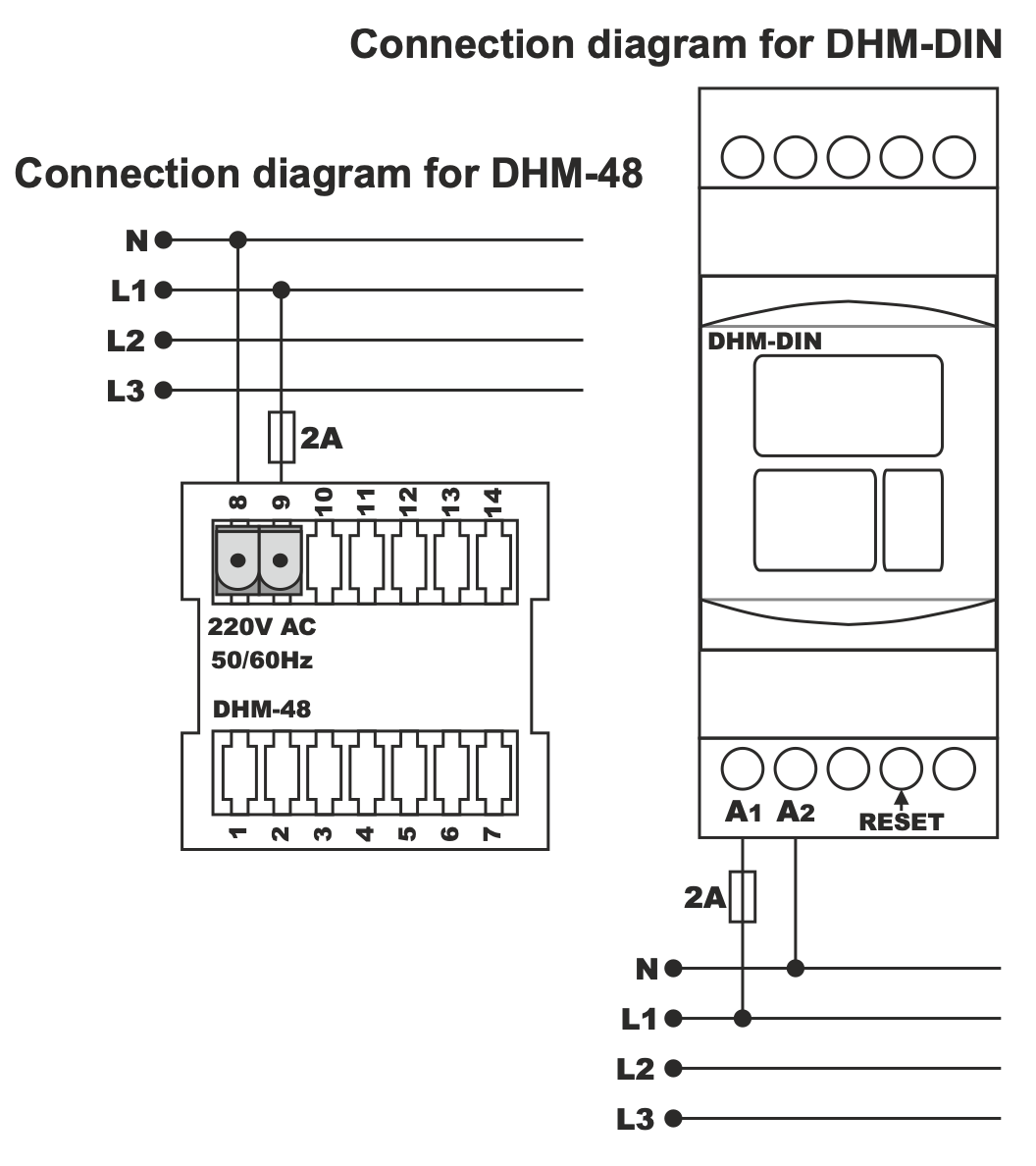

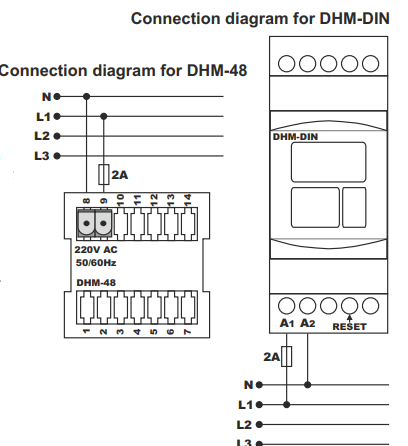

1. Collegamento secondo lo schema - dopo l'applicazione della tensione di alimentazione, il contatore inizia automaticamente il conteggio del tempo da zero.

2. Modalità di visualizzazione alla nuova accensione:

   • Display superiore: HHH - tre cifre dell'orologio

   • Display inferiore: MM S - due cifre di minuti + una cifra di secondi

     • i secondi aumentano di 1 ogni 6 secondi

3. Dopo aver superato le 999 ore:

   • Il significato dei display cambia:

     • Display inferiore → orologio

     • cifra destra del display inferiore → minuti (aumenta di 1 ogni 6 minuti)

4. Memoria dell'interruzione di corrente:

   • Quando l'alimentazione viene scollegata, lo strumento conserva l'ultimo valore misurato.

   • Alla riaccensione, il conteggio continua a partire dal valore memorizzato.

Azzeramento del contatore

• DHM-48: premere il pulsante RESET per 5 s

• DHM-DIN: premere il pulsante di RESET nascosto con uno strumento non conduttivo (ad es. un cacciavite isolato).

• Dopo il reset, tutte le cifre sono impostate su 000000

Uso tipico

Il contatore viene utilizzato per il monitoraggio a lungo termine del funzionamento dei dispositivi che vengono commutati direttamente dalla tensione di alimentazione:

• pompe sommerse

• acquedotti domestici / darling

• pompe autoadescanti

• macchine rotanti

• compressori

• ventilatori di scarico (carpenteria, industriale)

• macchine e linee di produzione

• qualsiasi apparecchiatura in cui sia necessario registrare il tempo totale di funzionamento.

Adatto per gli intervalli di manutenzione, la pianificazione della manutenzione, il controllo dell'utilizzo delle macchine e la registrazione della durata delle apparecchiature.
