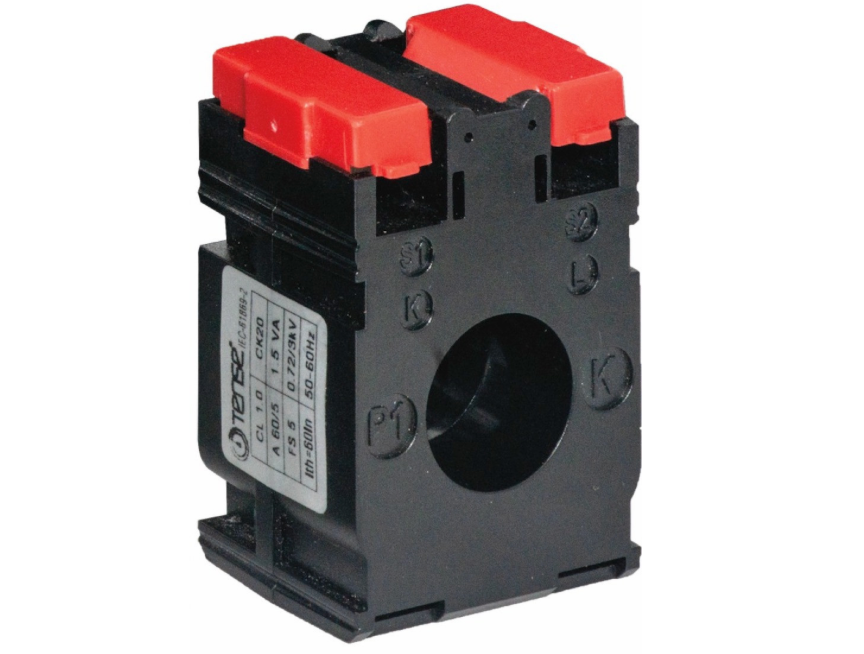

Trasformatore di corrente di misura CK20 - TENSE

Descrizione del prodotto:
Il trasformatore di corrente della serie CK20 è progettato per la misurazione indiretta della corrente CA nei circuiti elettrici a bassa tensione. Viene utilizzato per alimentare amperometri, misuratori di potenza e multimetri, o come ingresso per relè di protezione e dispositivi di monitoraggio.

Il trasformatore consente di misurare in modo sicuro e accurato correnti elevate grazie a una corrente secondaria standardizzata di 5 A.

Specifiche tecniche

• Fattore di conversione: 60/5 A

• Carico: 1 VA

• Classe di precisione: 1

• Morsettiera: coperchio non rimovibile, adatto a conduttori di calibro elevato, in ottone

• Custodia: ABS autoestinguente non infiammabile

• Montaggio: guida DIN (KK0003)

• Conduttore primario: filo tondo Ø 20 mm

• Resistenza alla corrente di cortocircuito (Ith): 60 × In

• Resistenza alla corrente costante (Id): 1,2 × In

• Temperatura di funzionamento: da -25 °C a +85 °C

• Frequenza nominale: 50-60 Hz

• Limitazione della corrente d'urto (FS): 5

• Tensione di prova dell'isolamento: 3 kV per 1 minuto

• Norme: IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2

Ulteriori informazioni

• Ogni trasformatore di corrente viene testato singolarmente presso la fabbrica del produttore.

• I risultati delle misurazioni sono riportati nel rapporto di prova che accompagna il trasformatore.

• Il trasformatore è adatto per applicazioni industriali, quadri elettrici, sistemi di misura e protezione.
