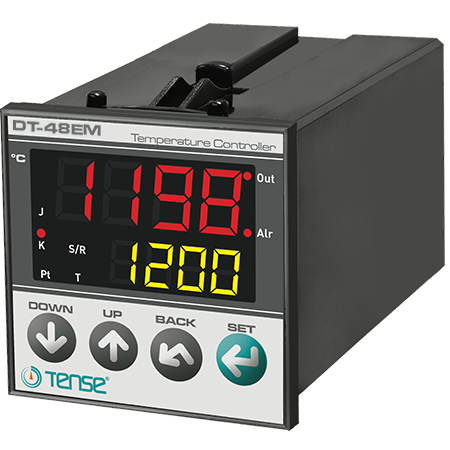

Descrizione dettagliata - Regolatore di temperatura a pannello DT48-EM, PID e On/Off

Descrizione del prodotto

Il termoregolatore da pannello DT48-EM è un regolatore monocanale progettato per il riscaldamento con ingresso universale. Supporta il sensore di resistenza Pt100 e le termocoppie J, K, T, R, S.
È dotato di un display a due righe ad alta leggibilità:

• Linea rossa superiore - cifre da 9 mm

• Linea gialla inferiore - cifre da 7 mm

Il controllore non è adatto per il controllo del raffreddamento.

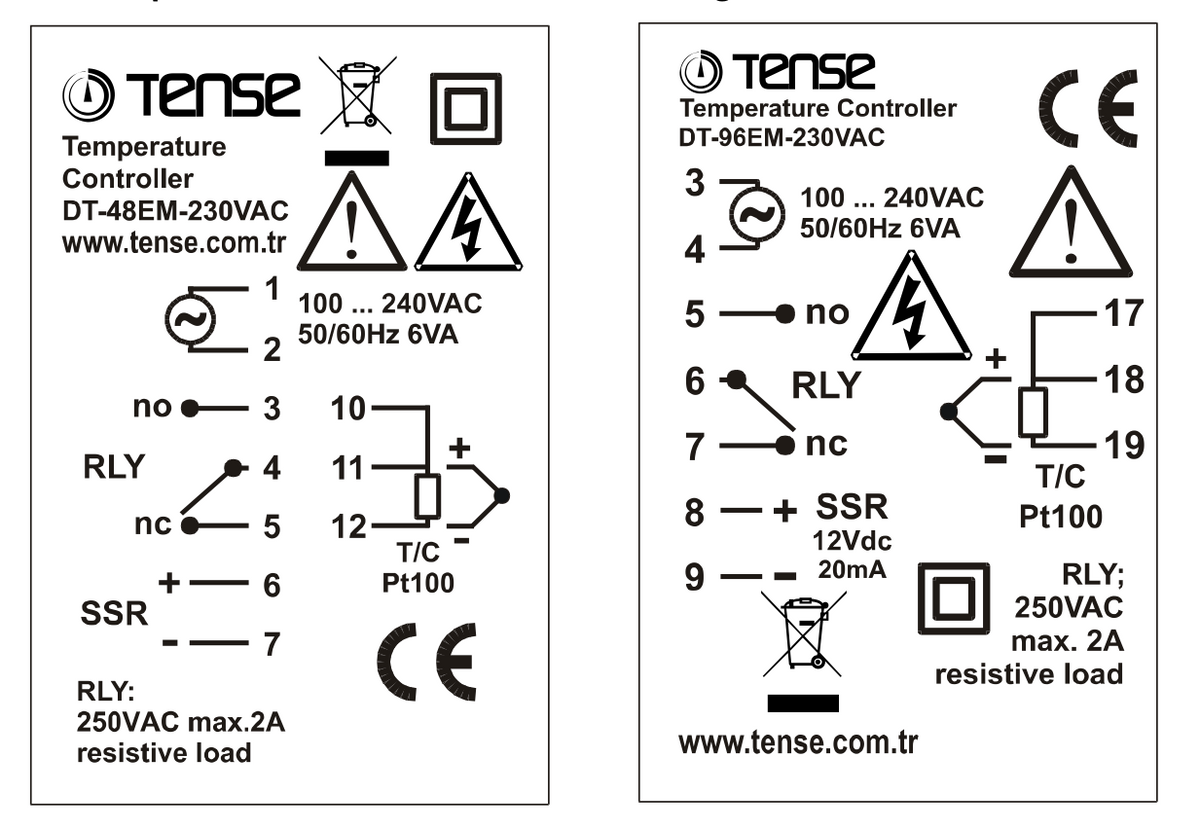

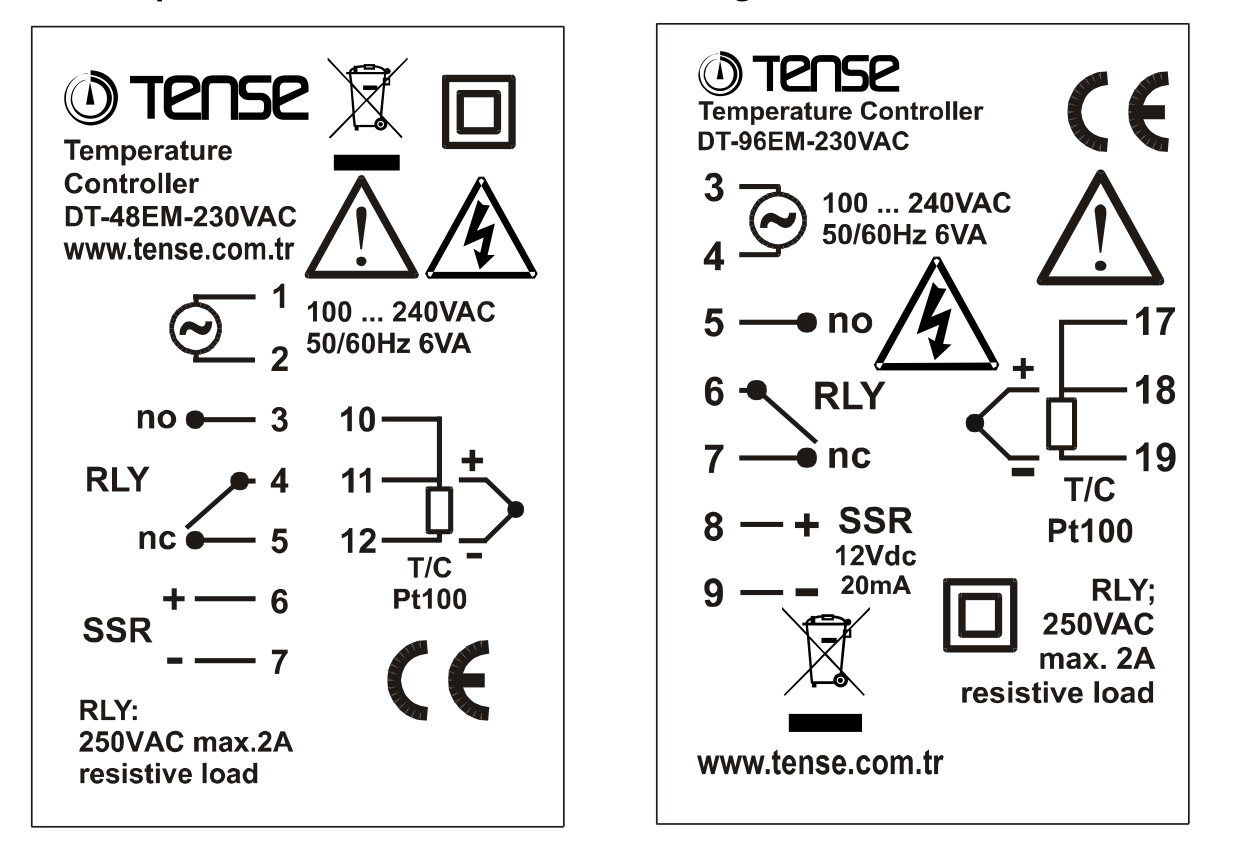

Uscite

• Relè SPDT 2A / 250 VAC per carico resistivo

• Uscita digitale 12 VDC / 20 mA Max. per relè SSR

Parametri meccanici

• Dimensioni: 48 × 48 × 90 mm

• Foro di montaggio: 46 × 46 mm

• Alimentazione: 230 VAC

Applicazioni tipiche

Controllo della temperatura nell'industria:

• Macchine e attrezzature per l'industria leggera

• Impianti di trasformazione alimentare

• processi termici

• piccoli forni

• automazione di unità tecnologiche

Funzioni e caratteristiche del controllore

• Controllore di temperatura PID

• Regolazione automatica dei parametri PID

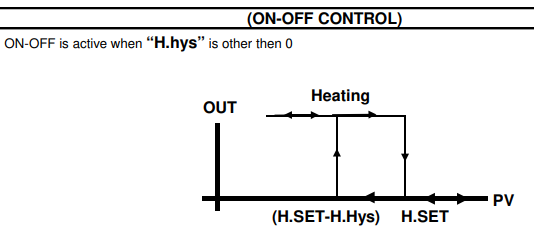

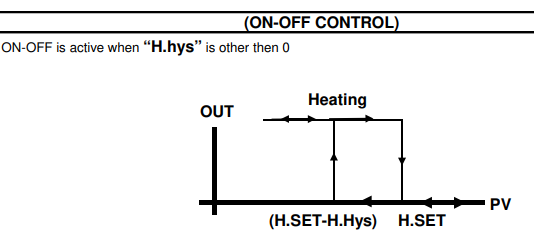

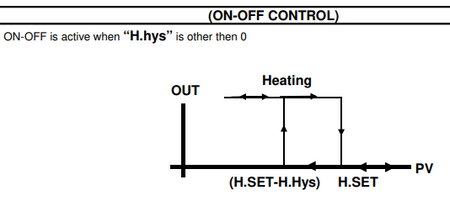

• Tipo di controllo selezionabile: P, PI, PD, PID, ON/OFF

• Modalità rampa on

• Funzione anti-windup in PID/PI

• Limiti SET superiore e inferiore regolabili

• Visualizzazione simultanea dei valori Sv (desiderato) e Pv (effettivo)

• Compensazione del giunto freddo (T/C)

• Compensazione della resistenza di linea (Pt100)

• Conversione lineare secondo le tabelle °C/mV e °C/Ohm

• Funzione di offset per spostare i valori sull'intero intervallo

• Protezione con password delle impostazioni

• Elevata precisione di misura

• Memoria EEPROM per la memorizzazione delle impostazioni

• Facile connessione grazie ai connettori a innesto 5.08

• Alimentazione 230 VAC

Raccomandazioni per l'installazione

Al momento dell'ordine, si raccomanda di acquistare:

• Sensore di temperatura TK

• 2 interruttori da 2A per la protezione dei canali di ingresso e di uscita

Scala di misura per DT48-EM TENSE
