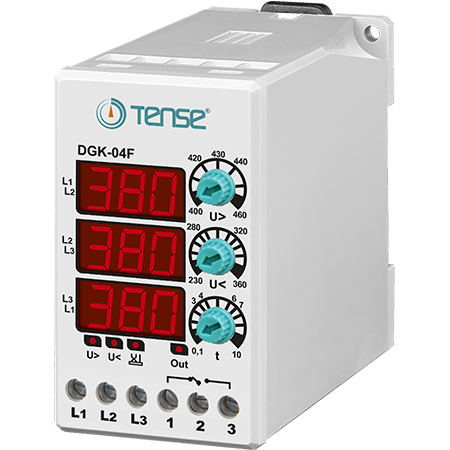

Relè di protezione digitale trifase con controllo della sequenza di fase (senza conduttore neutro), DGK-04F

Relè di protezione digitale trifase per tensione su guida DIN, Tense

Il relè di protezione a microprocessore Tense DGK-04F è progettato per la protezione completa di apparecchiature industriali sensibili e motori dai rischi associati alle fluttuazioni di tensione nelle reti trifase. Il dispositivo monitora continuamente la tensione composita e fornisce una protezione altamente precisa contro sovratensioni, sottotensioni e sequenze di fase errate. Una caratteristica specifica di questo modello è il collegamento senza necessità di collegare il conduttore di neutro (reti asimmetriche/a tre fili).

Il relè è dotato di display digitali per una panoramica immediata dello stato delle singole fasi. L'utente può impostare con precisione i valori limite di tensione e il ritardo per filtrare i picchi di rete di breve durata ed evitare commutazioni indesiderate. La struttura modulare compatta garantisce una facile installazione su una guida DIN standard da 35 mm.

Funzioni principali e protezioni

• Protezione da sovratensione e sottotensione: disconnette automaticamente l'uscita se la tensione supera o scende al di sotto dei limiti impostati.

• Controllo della sequenza di fase: impedisce il funzionamento dei motori in senso inverso in caso di collegamento errato delle fasi.

• Senza conduttore neutro (Non-Neutral): ideale per sistemi in cui il conduttore N non è disponibile o non è richiesto.

Parametri tecnici

• Tipo di prodotto: Relè di protezione digitale di tensione

• Numero di fasi: 3 (collegamento trifase senza N)

• Tensione nominale di esercizio ($U_n$): 3× 380 V CA (50/60 Hz)

• Metodo di montaggio: Guida DIN da 35 mm / pannello di montaggio

• Contatto di uscita: 5 A / 250 V CA (carico resistivo)

Intervalli di regolazione

• Protezione da sovratensione (High Voltage): 400 – 460 V CA (regolabile)

• Protezione da sottotensione (Low Voltage): 230 – 360 V CA (regolabile)

• Ritardo in caso di errore (Error Waiting Time): 0,1 – 10 s (regolabile)
