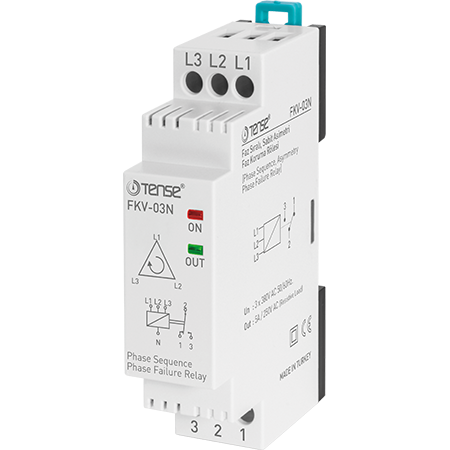

Relè di controllo fase FKV-03N - TENSE

Descrizione del prodotto:
L'FKV-03N è un relè di controllo trifase progettato per proteggere i motori elettrici da errori di sequenza di fase, mancanza di fase e asimmetria eccessiva. Il relè non dispone di un controllo a conduttore zero e l'asimmetria è fissata al 40%.

Il relè è ideale per le applicazioni industriali in cui è richiesta una protezione rapida e affidabile dei motori da danni causati da collegamenti errati o fluttuazioni di tensione.

Algoritmo di funzionamento

1. Funzionamento normale:

   • Tutte e tre le fasi sono presenti.

   • La sequenza delle fasi è corretta.

   • L'asimmetria di tensione rientra in un intervallo di tolleranza ≤ 40%.

   • Il relè è in condizioni di funzionamento - i contatti 2-3 sono chiusi, gli indicatori PWR e RLY sono accesi.

2. Condizione di guasto:

   • Se la tensione di una fase supera i limiti consentiti o la sequenza delle fasi non è corretta:

     • I contatti 2-3 si scollegano,

     • I contatti 1-2 si accendono,

     • L'indicatore RLY si spegne.

3. Ritorno alla normalità:

   • Quando si ripristinano la tensione e la sequenza di fasi corrette, il relè torna automaticamente allo stato di funzionamento.

Parametri tecnici

• Tensione di alimentazione: 3 × 380 V CA

• Asimmetria ammessa: 40% (fissa)

• Contatto: SPDT, max. 5 A / 250 V CA

• Indicazione: LED PWR e RLY

• Montaggio: guida DIN

• Temperatura di funzionamento: da -20 °C a +55 °C

• Consumo di energia: <6 VA

• Peso: <150 g
