Relè trifase di monitoraggio/protezione per sovratensione, sottotensione, controllo di sequenza/guasto

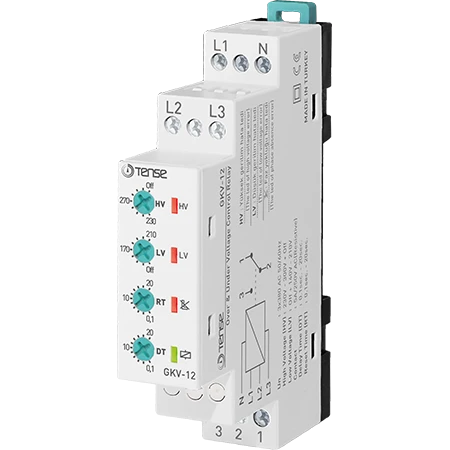

Relè di monitoraggio della tensione con timer di ritardo per il ritorno allo stato operativo, monitoraggio dell'aumento e della diminuzione della tensione, impostazione del valore minimo e massimo della tensione, con controllo della sequenza di fase GKV-12F, TENSE

L'algoritmo di funzionamento del relè di monitoraggio della tensione è il seguente:

Quando il relè è collegato alla tensione di alimentazione e i valori di tensione corrispondono ai valori impostati, il relè si attiva e il LED del relè () si accende. Quando i valori di tensione superano i valori impostati, si accende il LED di guasto corrispondente, si attende un tempo di ritardo (DT), dopodiché il relè si disattiva e il LED del relè si spegne. Quando la tensione torna ai valori normali, il dispositivo attende un tempo di ripristino (RT), dopodiché il relè si attiva e il LED del relè si accende.

Impostazioni richieste e messaggi di errore

• HV: impostazione di alta tensione, quando la tensione supera questo valore, il LED HV si accende.

• LV: impostazione di bassa tensione, quando la tensione scende al di sotto di questo valore, si accende il LED LV.

• DT: tempo di ritardo, tempo di attesa prima di inserire l'errore.

• RT: tempo di reset, tempo di attesa prima che il relè risponda quando la tensione torna normale.

Relè attivato: contatti 2 e 3 chiusi, 1 e 2 aperti.
Relè disattivato: contatti 2 e 1 chiusi, 3 e 2 aperti.

Specifiche tecniche

• Tensione di funzionamento: 3×380 VCA, 50/60 Hz

• Tensione nominale di funzionamento: 220 V CA, 50/60 Hz

• Alta tensione: 230 V-300 V

• Bassa tensione: 140 V-210 V

• Tempo di ritardo: 0,1 s - 20 s

• Tempo di reset: 0,1 s - 20 s

• Potenza operativa: < 6 VA

• Temperatura di funzionamento: da -20 °C a +55 °C

• Display: 4 LED

• Peso: 0,210 kg

• Contatto: 5 A / 250 VCA (carico resistivo)

• Altitudine di funzionamento: < 2000 m

• Diametro del cavo: 1,5 mm²
