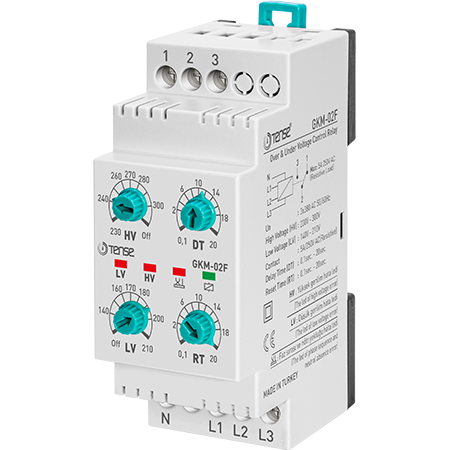

Relè trifase per il monitoraggio della tensione - GKM-02F (TENSE)

Monitoraggio di sovratensione/sottotensione - Sequenza di fase - Controllo presenza zero - Uscita 5A - 140-300 VAC

Il relè di monitoraggio trifase GKM-02F di TENSE è progettato per proteggere i carichi trifase da pericolose deviazioni di stato nella rete di alimentazione. Il dispositivo monitora la presenza di sottotensione, sovratensione, perdita di fase, sequenza di fase errata e guasto del conduttore di neutro.
Quando viene rilevato un guasto, il relè scollega immediatamente il contatto di uscita, proteggendo le apparecchiature collegate.

Caratteristiche principali

• Monitoraggio della sovratensione (HV):
  - risponde al superamento del livello impostato in qualsiasi fase
  - campo di regolazione: 230-300 VCA

• Monitoraggio della sottotensione (LV):
  - risponde a una caduta di tensione in qualsiasi fase
  - campo di impostazione: 140-210 V CA

• Tempo di risposta regolabile (DT):
  - risposta ritardata alla condizione di guasto
  - intervallo: 0,1 s - 20 s

• Reset automatico - tempo di ritorno (RT):
  - ritardo di accensione dopo la normalizzazione della tensione
  - intervallo: 0,1 s - 20 s

• Monitoraggio della sequenza di fase e della presenza di fase
  - protezione contro la sequenza di fase errata
  - rilevamento della mancanza di fase

• Monitoraggio della presenza del conduttore di neutro (N)
  - protezione contro la perdita del conduttore N nella rete
  - disconnessione quando la tensione di alimentazione scende sotto gli 88 V CA

• Isteresi 3%
  - limita le commutazioni rapide indesiderate durante le fluttuazioni di tensione

• Segnalazione ottica
  - indicatori LED per lo stato e il tipo di guasto

• Design compatto, montaggio su guida DIN

• Contatto di uscita:
  - NO + NC, contatto pulito
  - carico 5 A

Applicazione

Il relè è progettato per proteggere dispositivi quali:

• motori trifase

• compressori

• pompe

• unità di condizionamento dell'aria

• carichi industriali e domestici in generale

Protegge da:

• sovratensione

• sottotensione

• mancanza di fase

• sequenza di fase errata

• perdita del conduttore di neutro

AVVISO IMPORTANTE

Il relè NON regola la tensione!
Serve solo a scollegare il carico in caso di condizioni pericolose nella rete, non a stabilizzare o compensare la tensione.
