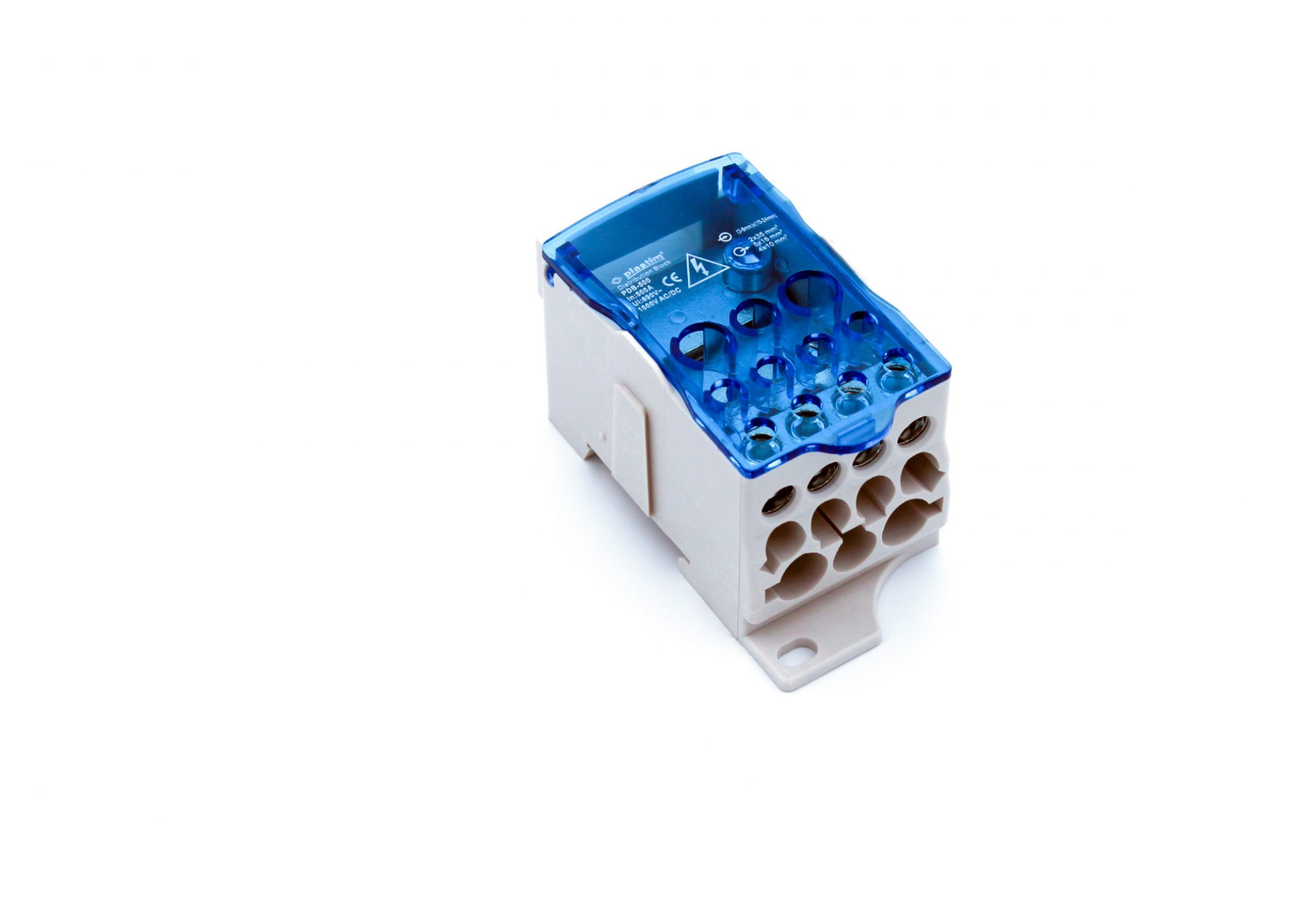

Morsettiera a separazione di fase PDB500

Morsettiera per separazione di fase su guida DIN, Plastim

La morsettiera di distribuzione industriale ad alte prestazioni di Plastim è utilizzata per la ramificazione sicura, strutturata e chiara dei conduttori di fase o neutro nei punti di alimentazione principali e nei quadri elettrici di grandi dimensioni. Questo robusto modulo è progettato per carichi di corrente estremi fino a 500 A, con una sezione d'ingresso adatta al collegamento di un conduttore di alimentazione massiccio o di una striscia di sbarre fino a 8×24 mm².

Il blocco consente una distribuzione affidabile e poco ingombrante di alta potenza in 11 rami di uscita separati di tre diverse capacità. L'involucro in plastica resistente garantisce un alloggiamento sicuro e una protezione contro i contatti accidentali, mentre la base universale consente il montaggio rapido su una guida di supporto standard DIN 35 mm o il montaggio fisso con viti su una piastra di montaggio.

Parametri tecnici

• Tipo di prodotto.

• Corrente nominale: 500 A

• Numero di ingressi: 1

• Numero di uscite: 11

• Dimensione della barra degli ingressi: 8 × 24 mm²

• Sezione dei fili di uscita:

  • 4 × 2,5 - 10 mm²

  • 5× 2,5 - 16 mm²

  • 2× 6 - 35 mm²

• Tipo di connessione: connessione a vite

• Metodo di montaggio: guida di montaggio DIN 35 mm / piastra di montaggio
