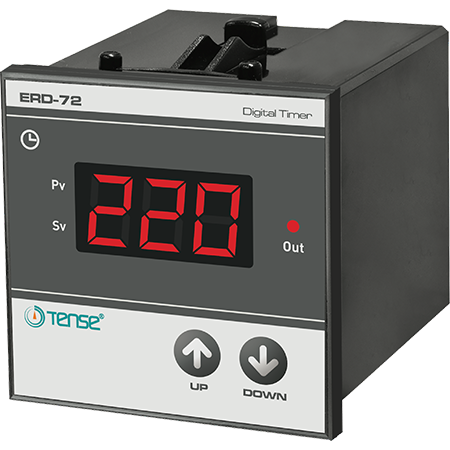

Relè a tempo ERD-96 ERD-48, ERD-72 - TENSE

Temporizzatore on-delay / relè a impulsi ciclici / generatore di impulsi simmetrici e asimmetrici

Il relè temporizzatore ERD-96 ERD-48, ERD-72 è progettato per creare un ritardo temporale o generare impulsi ciclici per controllare vari processi nei sistemi di automazione e controllo (ACS).
È particolarmente adatto all'uso in:

• sistemi a corrente alternata,

• controllo di piscine e tecnologia,

• sistemi di emergenza e di sicurezza,

• automazione generale e controllo sequenziale degli impianti.

Caratteristiche principali

• Due funzioni di base

  • Timer di ritardo

  • Relè ciclico (generatore di impulsi - impulsi simmetrici/asimmetrici)

• Ampio intervallo di tempo:
  da 0,1 s a 999 minuti

• Indicazione del conto alla rovescia - visualizzazione digitale del tempo rimanente (tempo di raffreddamento)

• Semplice connessione tramite morsettiera

• Adatto all'uso universale in reti CA 100...240 V

Caratteristiche tecniche

Parametri meccanici e di visualizzazione

• Display: display LED a 3 cifre e 7 segmenti

Funzioni

• Uscita immediata dopo l'avvio (Out2)

• Uscita ritardata dopo l'avvio (Out1)

Ingressi

• Ingresso START: contatti 11-12

  • 100...240 V CA, 50/60 Hz

  • Consumo max. 3 mA

  • Temporizzazione

• Campi:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 min
    (opzionale)

• Risoluzione:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Precisione: ±1,5% del valore impostato

Uscite

• Out1 - Uscita ritardata:

  • Relè NO-O-NC

  • 250 V CA, 2 A (carico resistivo)

• Out2 - Uscita immediata:

  • Relè NO-O

  • 250 V CA, 2 A (carico resistivo)

Alimentazione

• Tensione di alimentazione: 100...240 V CA, 50/60 Hz

• Consumo di energia: < 5 VA

Condizioni ambientali

• Temperatura di funzionamento: da -20 °C a +55 °C

• Altitudine di funzionamento: fino a 2000 m
