TK30 - Current measurement transformer 150/5 200/5 250/5 300/5 400/5 500/5 600/5

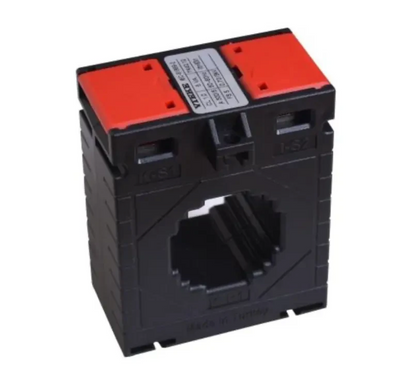

Trasformatore di corrente di misura a finestra serie TK30 prodotto dalla società turca TENSE

Descrizione del prodotto

Il trasformatore di corrente a finestra è progettato per la misura indiretta di correnti alternate sinusoidali negli impianti elettrici.
Adatto per l'uso professionale nell'industria, negli armadi di misura, nei sistemi di misurazione e controllo.
Il montaggio è possibile con i piedini di montaggio KK0001 o KK0002 (inclusi).

Specifiche tecniche

Parametri elettrici

Trasformatore di misura a scorrimento per correnti nominali primarie da 150 a 600 A, corrente secondaria 5 A, uscite nominali da 1 a 10 VA, disponibile in classe di precisione 0,5S.

Parametri meccanici

• Avvolgimento primario (sezione del foro): 30 × 10 mm

• Filo tondo: Ø 26 mm

• Alloggiamento: ABS ignifugo non infiammabile

• Morsettiera:

  • Coperchio non rimovibile

  • Adatto per conduttori di sezione elevata

  • Morsetti in ottone per una maggiore sicurezza

Installazione

• Tipo di montaggio: KK0001 o KK0002

• Facile da far scorrere sul conduttore

Proprietà termiche e operative

• Temperatura di esercizio: da -25 °C a +85 °C

• Immunità alla corrente di cortocircuito a breve termine (Ith): 60 × In

• Resistenza alla corrente continua (Id): 1,2 × In

Standard

Prodotto in conformità a:
IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414, BS 3938, BS 7626, EN 61869-2
