Relè a memoria bistabile / Relè Start-Stop, impulso a impulsi / Interruttore a impulsi

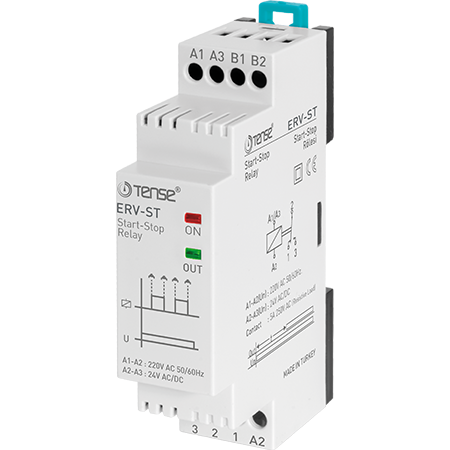

TENSE Relè elettronico bistabile a impulsi (Start-Stop / Relè di memoria), 150-260 V CA

Il relè elettronico a impulsi bistabile di TENSE (Turchia) consente di controllare l'illuminazione o altri dispositivi da un numero qualsiasi di postazioni utilizzando pulsanti collegati in parallelo. È ideale per installazioni domestiche, edifici commerciali e sistemi industriali in cui è richiesto un semplice controllo a impulsi senza l'uso di interruttori tradizionali a scala o a barra.

Descrizione e caratteristiche

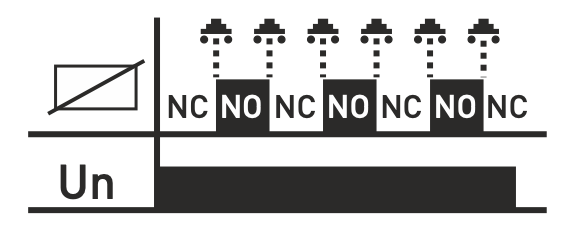

Il relè consente di accendere o spegnere il dispositivo in base a un breve impulso di un pulsante momentaneo (campanello). Un meccanismo bistabile interno assicura che il relè cambi stato dopo la pressione del pulsante e rimanga in quello stato fino all'impulso successivo. Ciò garantisce un controllo semplice e affidabile da parte di uno o più controllori in parallelo.

Un grande vantaggio di questo modello è la maggiore sicurezza: non è necessario fornire la tensione di rete 220/230 V all'ingresso del pulsante. È sufficiente un semplice cortocircuito dei contatti dei pulsanti, che non mette in pericolo l'utente e non richiede l'uso di cavi sotto tensione nel punto di controllo.

Vantaggi e caratteristiche

Funzionamento sicuro senza alte tensioni sui pulsanti
Gli ingressi di comando funzionano esclusivamente secondo il principio del circuito chiuso, eliminando il rischio di scosse elettriche.

Controllo da qualsiasi postazione
Il collegamento in parallelo di un numero qualsiasi di pulsanti consente di sostituire i sistemi a croce e a interruttore e di semplificare notevolmente il cablaggio.

Risparmio di cablaggio
Il collegamento in parallelo a due fili dei pulsanti elimina la necessità di combinazioni complesse di interruttori.

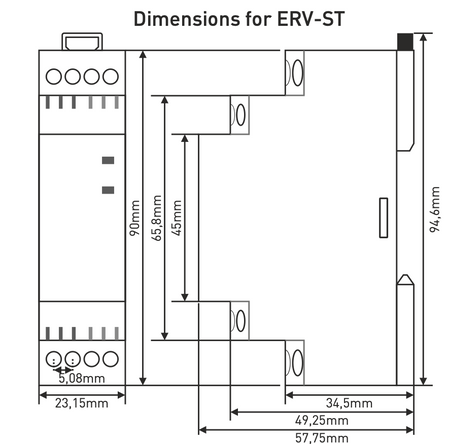

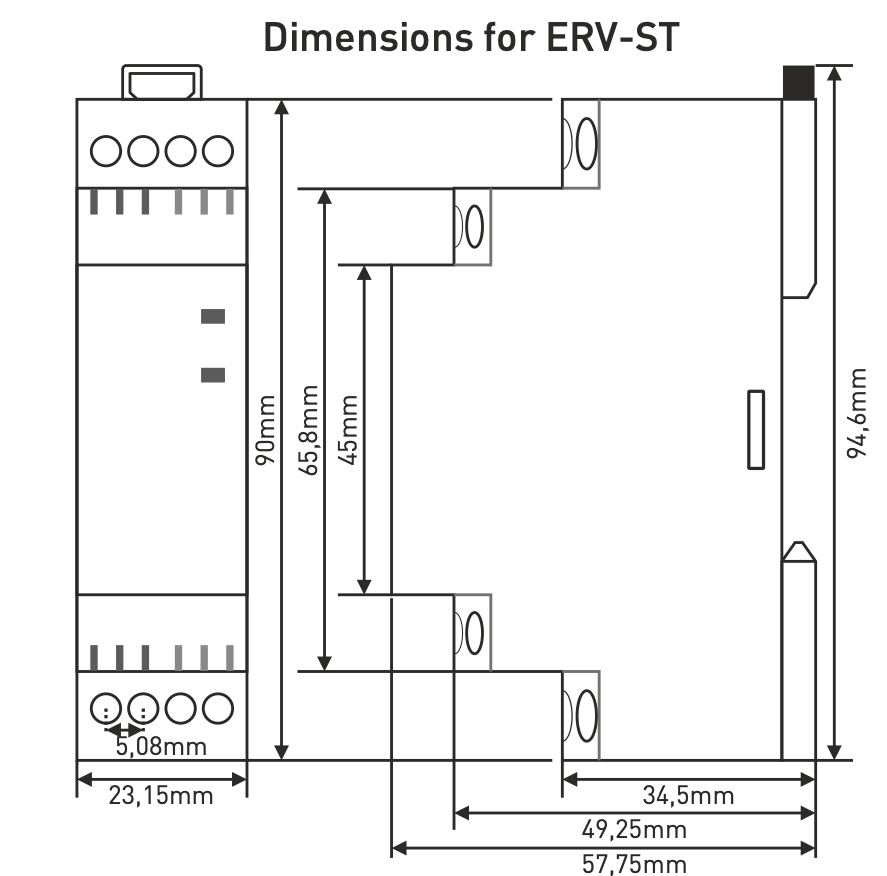

Dimensioni compatte - 1 modulo
Il relè non occupa molto spazio ed è facile da installare in qualsiasi pannello di controllo domestico o industriale.

Montaggio su guida DIN 35 mm
Consente un montaggio rapido standardizzato nei quadri elettrici.

Dati tecnici

• Tipo: relè elettronico bistabile a impulsi

• Funzioni: Start-Stop, relè di memoria

• Alimentazione: 150-260 V CA, 50/60 Hz

• Comando: pulsanti momentanei (commutazione a impulsi)

• Contatto: 1contatto di commutazione (NO/NC)

• Montaggio: guida DIN da 35 mm

• Larghezza: 1 modulo
