Venditore: TENSE

TK30S - Trasformatore di corrente 100/5 150/5 200/5 250/5 300/5 400/5 500/5

Codice a barre: TK30S1505203
€13,24
€13,24
IVA esclusa: €10,85
32 disponibili
Marchio: 150/5
  • Descrizione
  • Istruzioni
  • Metodi di pagamento
  • Garanzia

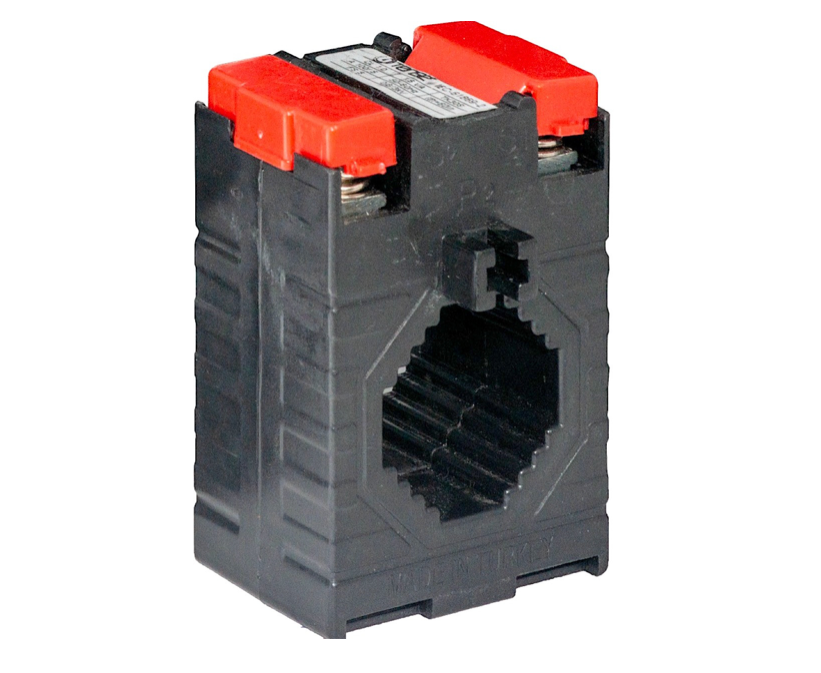

TENSE TK30S - Trasformatore di corrente

Descrizione del prodotto

Il trasformatore di corrente TENSE TK30S (100/5) è progettato per convertire la corrente elevata proveniente dalla parte di potenza di un circuito elettrico in una corrente secondaria standardizzata adatta alle apparecchiature di misura, monitoraggio e protezione.

Viene utilizzato per la misurazione indiretta della corrente alternata nelle installazioni a bassa tensione e funge da interfaccia tra il circuito di alimentazione e le apparecchiature di misura come amperometri, misuratori di potenza, moduli di monitoraggio o relè di protezione.

Il design passante consente l'installazione senza interrompere il conduttore: il cavo scorre semplicemente attraverso la finestra. Ciò garantisce un'installazione rapida, sicura ed economica.

Caratteristiche principali

  • Misure precise grazie alla classe di precisione 0,5 - trasmissione stabile e perdite minime.

  • Facile installazione - design compatto, installabile in spazi limitati, ampia gamma di applicazioni.

  • Elevata resistenza all'isolamento - tensione di prova 3 kV / 1 minuto.

  • Ampio intervallo di temperatura: da -25 °C a +85 °C.

  • Uso universale - adatto a quadri elettrici, sistemi industriali, applicazioni di potenza e sistemi di misura.

  • Compatibile con le norme IEC 60044-1, IEC 61869-2, VDE 0414-1, DIN 57414.

Specifiche tecniche

Parametro Valore
Corrente primaria nominale 100 A
Corrente nominale secondaria 5 A
Potenza nominale (carico) 2,5 VA
Classe di precisione 0,5
Tensione di prova dell'isolamento 3 kV / 1 min
Frequenza di funzionamento 50 / 60 Hz
Diametro della finestra fino a 26 mm
Installazione Guida DIN o piedini di montaggio
Temperatura di esercizio -25 °C ... +85 °C
Materiale dell'alloggiamento Termoplastico autoestinguente
Dimensioni (L × H × P) 73 × 49 × 26,5 mm
Peso circa 150 g
Produttore TENSE (Turkeye)

Utilizzo

  • Quadri e armadi elettrici

  • Sistemi di automazione e controllo industriale

  • Centrali elettriche a bassa tensione e sistemi di distribuzione

  • Sistemi di monitoraggio dei carichi e di protezione delle apparecchiature

  • Pannelli di controllo motore (MCC)

  • Sistemi di misurazione e ingegneria energetica

Design e materiali

L'involucro del trasformatore di corrente è realizzato in plastica autoestinguente e resistente al calore, con un'elevata resistenza meccanica.

Il nucleo del trasformatore è realizzato in lega ferromagnetica a basse perdite, che garantisce una trasmissione stabile e precisa anche in presenza di carichi variabili.

I terminali dell'avvolgimento secondario sono dotati di una copertura protettiva per aumentare la sicurezza dei collegamenti.
Una corretta installazione riduce al minimo il rischio di cortocircuiti o guasti.
