Gruppo commutatore 0-1-2-3-4-5-6-7 commutatore a pacchetto a camme a gradini

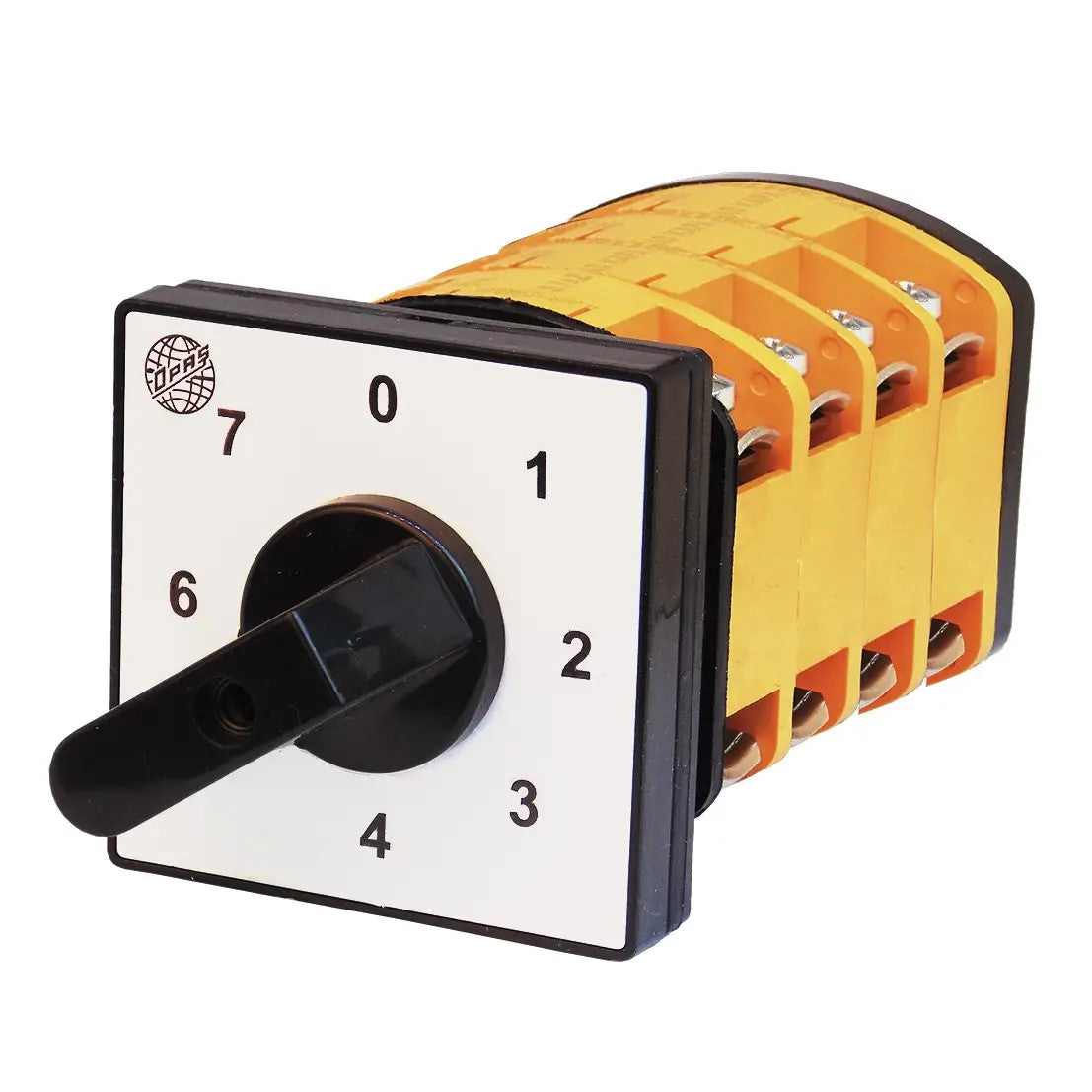

Interruttore commutatore passo-passo del gruppo di pacchetti di camme rotanti 0-1-2-3-4-5-6-7, YPT117K, produttore OPAŞ (Turchia)

Gli interruttori di gruppo sono progettati per la commutazione manuale di circuiti a bassa tensione. Sono utilizzati per realizzare circuiti principali e di controllo, per accendere e spegnere motori elettrici e altri dispositivi a bassa potenza. Questa serie di interruttori si distingue per le dimensioni compatte e l'elevata resistenza elettrica e meccanica.

L'interruttore di gruppo consente la commutazione graduale di singoli stadi mantenendo quelli precedenti già commutati. Adatto, ad esempio, per collegare tre riscaldatori da 1 kW - la commutazione sequenziale consente di creare una potenza di riscaldamento di 1 kW, 2 kW, 3 kW ... fino a 7 kW.

Caratteristiche principali

• Interruttore a camme rotante per circuiti a bassa tensione

• Schema multiposizione 0-1-2-3-4-5-6-7

• Commutazione sequenziale degli stadi di potenza

• Design incorporato

• Adatto per applicazioni monofase

Parametri tecnici

• Design: a camme

• Tipo di dispositivo: interruttore rotante

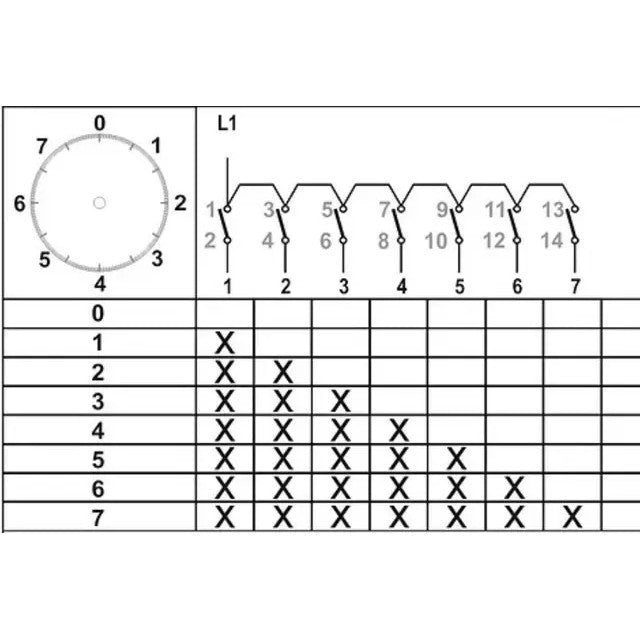

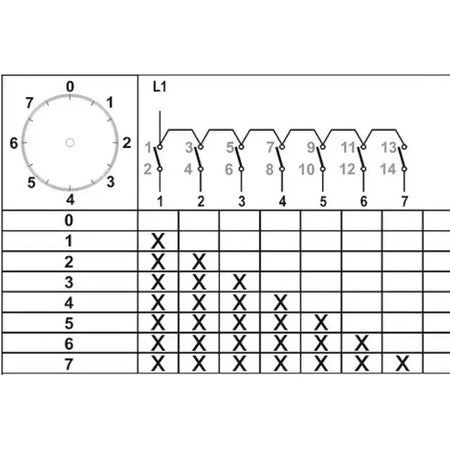

• Schema di commutazione: 0-1-2-3-4-5-6-7

• Numero di poli: 1

• Numero di fasi: 1

• Blocco: no

• Grado di protezione: IP20

• Temperatura di funzionamento: da -30 a +55 °C

• Correnti nominali: 10 A, 16 A, 25 A, 32 A, 40 A, 63 A

Utilizzo

• Commutazione sequenziale degli elementi riscaldanti

• Commutazione di più modalità operative del dispositivo

• Controllo della potenza di riscaldamento

• Circuiti di controllo a bassa tensione monofase
