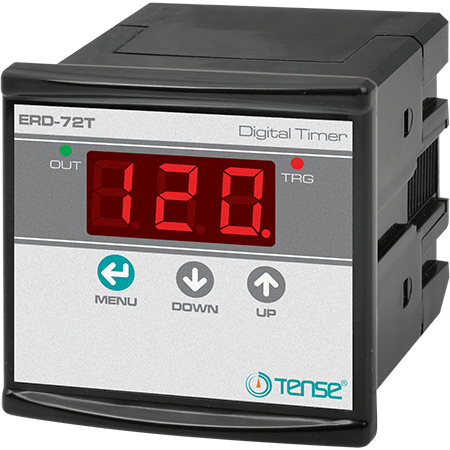

Relè temporizzato per pannello ERD-72T con display - Ritardo ON/OFF

Descrizione:
Il relè temporizzatore da pannello ERD-72T consente un ritardo di accensione/spegnimento con un tempo regolabile fino a 999 minuti. Grazie al display e al semplice utilizzo dei pulsanti (frecce), l'impostazione del tempo è facile e veloce.

Caratteristiche principali

• Impostazione del tempo: 0,1 s - 999 min (16 h 39 min)

• Indicazione di stato:

  • LED verde OUT - relè chiuso (COM-NO)

  • LED rosso TRG - segnale presente sul terminale TRG

• Relè di uscita: commutazione, terminali COM, NO, NC

• Alimentazione universale: 24 V CA/CC (A2(-), A3(+)) o 230 V CA (A1-A2)

• Consumo di energia: <6 VA

• Montaggio: nel pannello / sulla porta dell'armadio

• Dimensioni: 72 × 72 × 51 mm

Caratteristiche

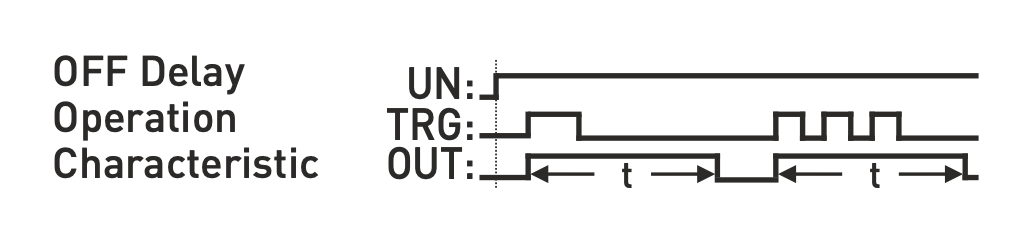

Ritardo di spegnimento:

• Intervento immediato del relè sul fronte di salita del segnale TRG.

• Il relè rimane attivo per un periodo di tempo prestabilito

• Il display conta alla rovescia il tempo di intervento

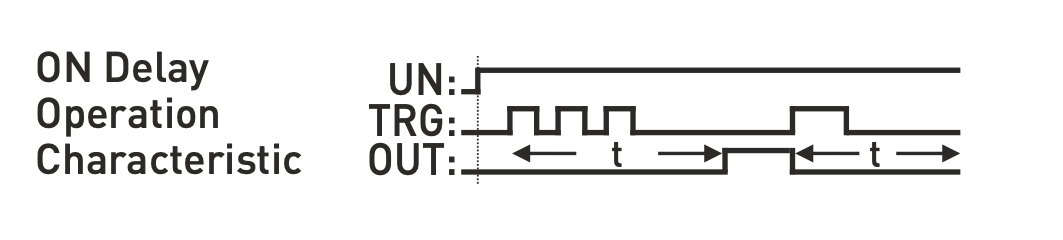

Ritardo ON:

• Intervento ritardato del relè dopo che è trascorso il tempo impostato dal fronte di salita del segnale TRG.

• Conto alla rovescia per l'attivazione sul display

• Il relè si mantiene attivo fino al successivo fronte di salita del segnale TRG

• Se il segnale rimane su TRG, il relè rimane attivo.

Utilizzo

• Attivazione immediata quando il segnale è applicato a TRG

• Accensione ritardata del carico (allarme, illuminazione, contattore)
