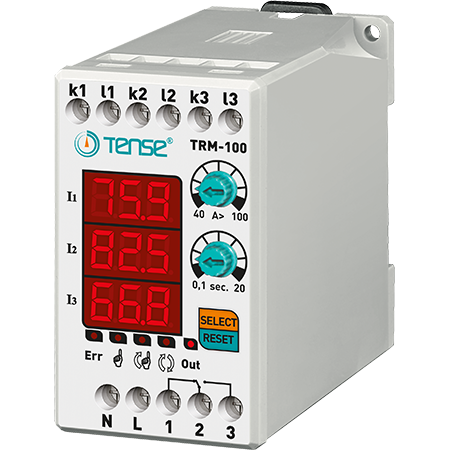

Relè digitale di sovracorrente con display LED a 3×3 cifre TRM-100

Relè di corrente trifase per il controllo/limitazione della corrente di carico nell'intervallo 40-100 A, produttore TENSE (Turchia)

I relè di sovracorrente digitali TRM-100 sono progettati per proteggere i carichi dai danni causati da correnti elevate, consentendo al contempo il controllo del funzionamento.

- 40-100 A (valore di sovracorrente regolabile)
- Asimmetria di corrente fissa del 50%
- Tempo di ritardo del guasto regolabile
- Modalità di funzionamento regolabile (automatica, semiautomatica, manuale)
- Quando si acquista un relè di corrente TENSE si ottiene un dispositivo completo pronto per il funzionamento - trasformatori di corrente inclusi.

Uso del dispositivo e principio di funzionamento

1. Collegare il dispositivo secondo lo schema di cablaggio.
2. Una volta completato il cablaggio, applicare l'alimentazione. Dopo l'accensione, il display visualizza i valori impostati per 5 secondi.
3. Utilizzare il regolatore "A>" per impostare il valore di sovracorrente. Il valore impostato viene visualizzato sul display di sinistra.
4. Utilizzare il regolatore "t" per impostare il tempo di ritardo. Anche il valore impostato viene visualizzato sul display di sinistra.

All'accensione del dispositivo:
- Il relè si attiva, il contatto di uscita commuta sul morsetto 3 e l'indicatore OUT si accende.
- Se la corrente supera il valore di sovracorrente impostato (A>), il dispositivo inizia a contare il tempo di ritardo e l'indicatore ERR si accende.
- Allo scadere del tempo, il relè si spegne, il contatto commuta sul morsetto 1 e l'indicatore OUT si spegne.

Descrizione

Il relè elettronico di corrente della serie TRM-100 è progettato per scollegare automaticamente gli apparecchi quando viene superata la corrente massima consentita.
Consente di impostare la corrente di commutazione, il tempo di ritardo e il tempo di ritorno.
Sono disponibili tre programmi per il ritorno alla modalità "lavoro": MANUALE, SEMIAUTOMATICO e AUTOMATICO.

Modalità di ripristino:

- Modalità manuale: Dopo un guasto da sovracorrente, il dispositivo deve essere resettato premendo il pulsante di reset. In questa modalità, si accende il LED corrispondente.
- Modalità semiautomatica: il sistema si resetta automaticamente tre volte dopo un guasto da sovracorrente, quindi attende un reset manuale al successivo guasto. In questa modalità, il LED corrispondente è acceso.
- Modalità automatica: il sistema si ripristina automaticamente dopo ogni guasto da sovracorrente. In questa modalità, il LED corrispondente è acceso.

Nota: per cambiare modalità, tenere premuto il pulsante SELEZIONE per 10 secondi. Quando si cambia modalità, si accende l'indicatore LED corrispondente.

Asimmetria 50% (fissa)

Se la differenza tra la corrente di fase più grande e quella più piccola supera il 50%, il dispositivo entra in modalità di errore di asimmetria entro 2 secondi.
(In questo modo si evitano danni al sistema in caso di perdita di una fase durante il funzionamento del motore).

Durante un guasto di asimmetria:
- Il gruppo di display delle due fasi che hanno causato il guasto lampeggia e si accende la spia ERR.
- Per uscire dalla modalità di guasto, il dispositivo deve essere resettato manualmente.

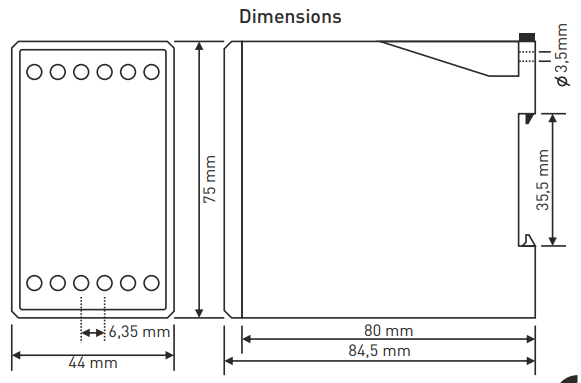

Parametri tecnici:

- Tensione di funzionamento: 150-260 VCA.
- Frequenza di funzionamento: 50/60 Hz
- Consumo di energia: < 6 VA
- Temperatura di funzionamento: da -20 °C a +55 °C
- Display: 3x3 cifre, 5 LED
- Impostazione sovracorrente (A>): 40-100 A
- Tempo di ritardo: 0,1 s - 20 s
- Tipo di connessione: terminale
- Contatti: 5 A / 250 V CA (carico attivo)
- Diametro del filo: 2,5 mm²
- Peso: max. 250 g
- Montaggio: su guida DIN
- Altitudine di funzionamento: < 2000 m

Nota: TRM-50, TRM-100, TRM-200 e TRM-300 possono essere utilizzati solo con i trasformatori di corrente forniti.
Il TRM-400 può essere utilizzato con il trasformatore di corrente 400/5 fornito con il TRM-400.
