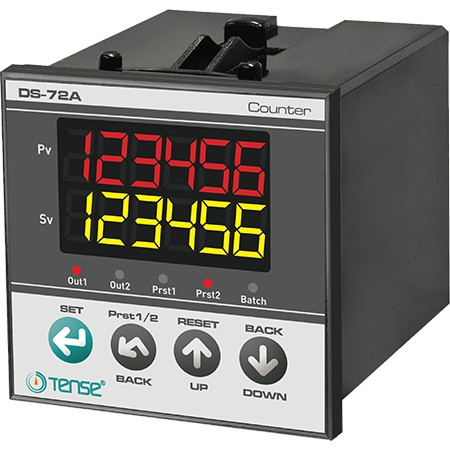

Contatore di impulsi DS-72A - Display LED a 2×6 cifre, 2× relè, 2× uscita SSR

Descrizione del prodotto

Il contatore di impulsi DS-72A è un dispositivo professionale progettato per il conteggio accurato degli impulsi provenienti da interruttori meccanici, finecorsa, sensori induttivi PNP/NPN ed encoder incrementali. Supporta il conteggio sia in salita che in discesa, offre una combinazione di funzioni di ingresso e una configurazione di uscita flessibile.

Grazie al doppio display LED a 6 cifre e alla possibilità di impostare i valori PRESET1 e PRESET2, fornisce una chiara panoramica del valore di conteggio e del valore target. La memoria EEPROM consente di mantenere le impostazioni anche in caso di interruzione dell'alimentazione.

Funzioni principali

• 2× display LED a 6 cifre per la visualizzazione del valore corrente e del PRESET

• 2× relè di uscita (SPDT)

• 2× uscita SSR (NPN, max. 30 V / 100 mA)

• Conteggio su/giù

• Protezione con password

• Frequenza di ingresso regolabile: 20, 50, 2500, 7500 Hz

• Costante di calibrazione: da 0,00001 a 9,99999

• Punto decimale selezionabile: 0 / 0,0 / 0,00 / 0,000

• Possibile combinazione di funzioni: addizione, sottrazione, pausa, negazione dell'ingresso, combinazione di bordi

• Valori di "OFFSET" regolabili

• PRESET1 con opzione valore assoluto/relativo

• Memorizza lo stato e il valore del relè di uscita dopo l'interruzione dell'alimentazione

Parametri tecnici

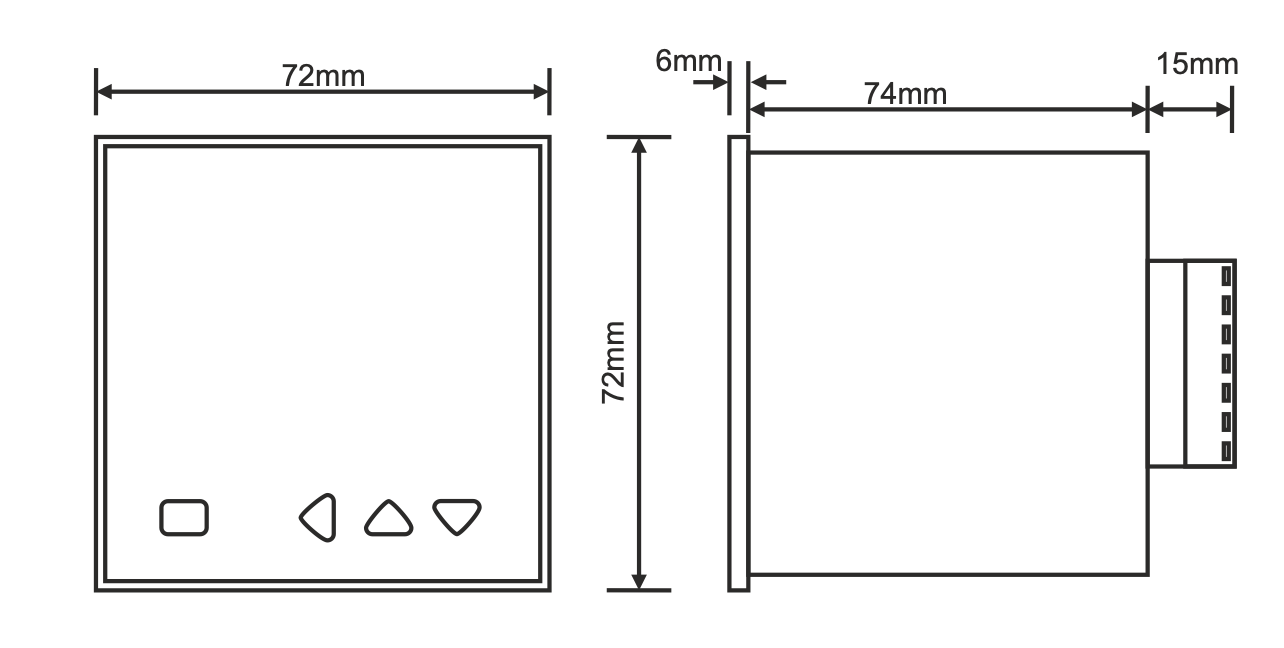

• Dimensioni / apertura: 72×72×94 mm / 67×67 mm

• Display LED: 2× 6 cifre a 7 segmenti

• LED di indicazione: 5× (OUT1, OUT2, Finger1, Finger2, Batch)

• Ingressi: 2× (5-30 V, max. 7500 Hz)

• Tipi di ingresso: interruttore meccanico, sensore induttivo PNP/NPN, encoder NPN/PNP/totem-pole

• Ingresso di reset: PNP, min. 10 ms, 5-30 V

• Uscite a relè: 2× SPDT 250 VAC, 2 A (carico resistivo)

• Uscite SSR: 2× NPN, max. 30 V / 100 mA

• Alimentazione del sensore: 12 V CC, max. 50 mA

• Alimentazione del dispositivo: 100-240 VCA, 50-60 Hz

• Consumo di energia: < 8 VA

• Temperatura di funzionamento: -20°C ... +55°C

• Altitudine: < 2000 m

Applicazioni

• Conteggio di impulsi da apparecchiature meccaniche ed elettriche

• Monitoraggio della produzione e delle macchine

• Controllo di encoder e processi meccanici

• Applicazioni industriali che richiedono misure accurate e uscite a relè/SSR

Installazione e sicurezza

• Montaggio a pannello/armadio

• Utilizzare cavi di segnale schermati e attorcigliati, mettere a terra lo schermo

• Tenere i cavi lontani dagli effetti di disturbi elettrici, interruttori e carichi induttivi.

• Proteggere l'apparecchiatura da umidità, vibrazioni, sporcizia e temperature estreme.

• Utilizzare un fusibile F250 mA / 250 VCA sull'ingresso di alimentazione.

• Rispettare le norme di sicurezza e utilizzare cavi adeguati
