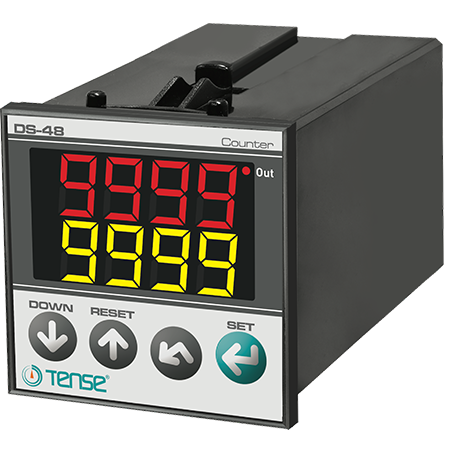

Contatore di impulsi DS-48 - 2× display, 2 ingressi, uscita a relè

Descrizione del prodotto

Il contatore di impulsi DS-48 è un contatore da pannello universale a due ingressi dotato di due display LED a 4 cifre (valore corrente + valore target). Può contare, sottrarre ed elaborare segnali provenienti da interruttori meccanici, sensori induttivi PNP/NPN ed encoder incrementali. L'ampia scelta di funzioni di ingresso e uscita lo rende adatto a sistemi di automazione industriale, linee di produzione, stazioni di misura e controllo di processo.

Caratteristiche principali

• 2× display LED a 4 cifre e 7 segmenti

• 1× uscita relè OUT + uscita SSR

• Modalità multiple: conteggio, conto alla rovescia, addizione da più ingressi, controllo tramite secondo ingresso

• Supporto per interruttori meccanici, sensori PNP/NPN ed encoder

• Frequenza di ingresso selezionabile: 20 / 50 / 2500 / 7500 Hz

• Protezione delle impostazioni Hesla

• Memoria EEPROM - conservazione dei dati in caso di interruzione dell'alimentazione

• Possibilità di impostare OFFSET e punto decimale

• Ripristino automatico dell'ultimo valore dopo un'interruzione di corrente

Funzione

Funzione di ingresso (7 modalità):

• Conteggio alla rovescia

• Conteggio alla rovescia

• Aggiunta da due ingressi contemporaneamente

• Pausa controllata dal secondo ingresso

• Negazione dell'ingresso

• Conteggio dal fronte di salita/discesa

• Combinazioni: addizione da un fronte, sottrazione dall'altro, negazione, ecc.

Funzioni di uscita (9 modalità):

• Intervento del relè dopo il raggiungimento del target

• Mantenimento al RESET

• Uscita a impulsi 0,1-999,9 s

• Controllo tramite uscita SSR (NPN)

Parametri tecnici

Display e dimensioni

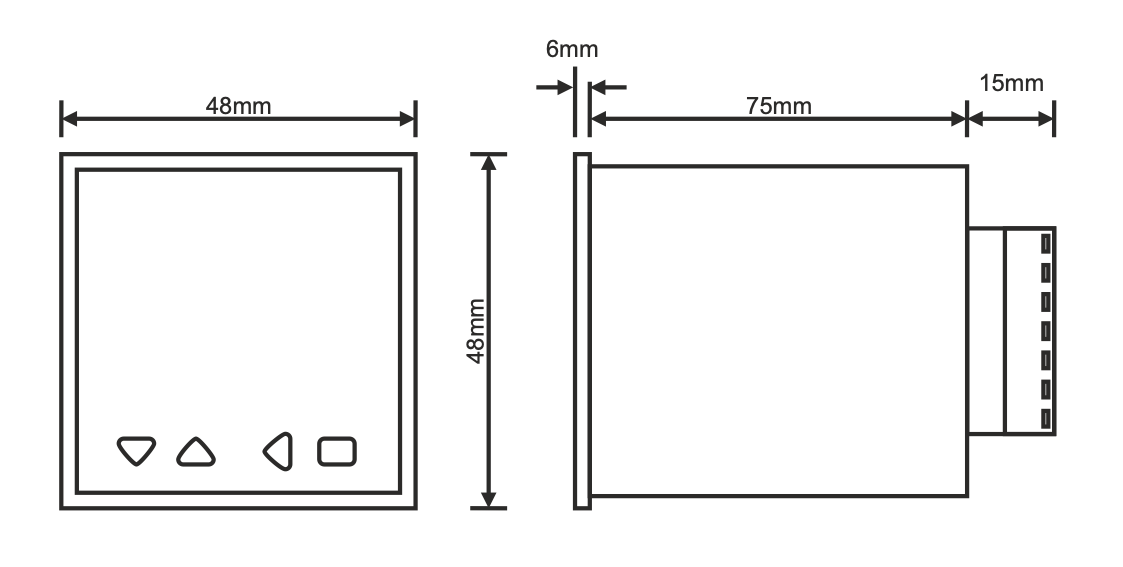

• Dimensioni: 48 × 48 × 96 mm

• Foro di montaggio: 44 × 44 mm

• Display: 2 × LED a 4 cifre

Ingressi

• Numero di ingressi: 2

• Tipi di ingresso: interruttore meccanico, sensore PNP/NPN, uscita encoder NPN/PNP/totem-polo

• Tensione di ingresso: 5-30 V

• Frequenza massima di ingresso: 7500 Hz

• Frequenze selezionabili: 20 / 50 / 2500 / 7500 Hz

• Ingresso di reset: PNP, min. 10 ms, morsetto 12

• Alimentazione del sensore: 12 Vc.c. / 50 mA (max)

Uscite

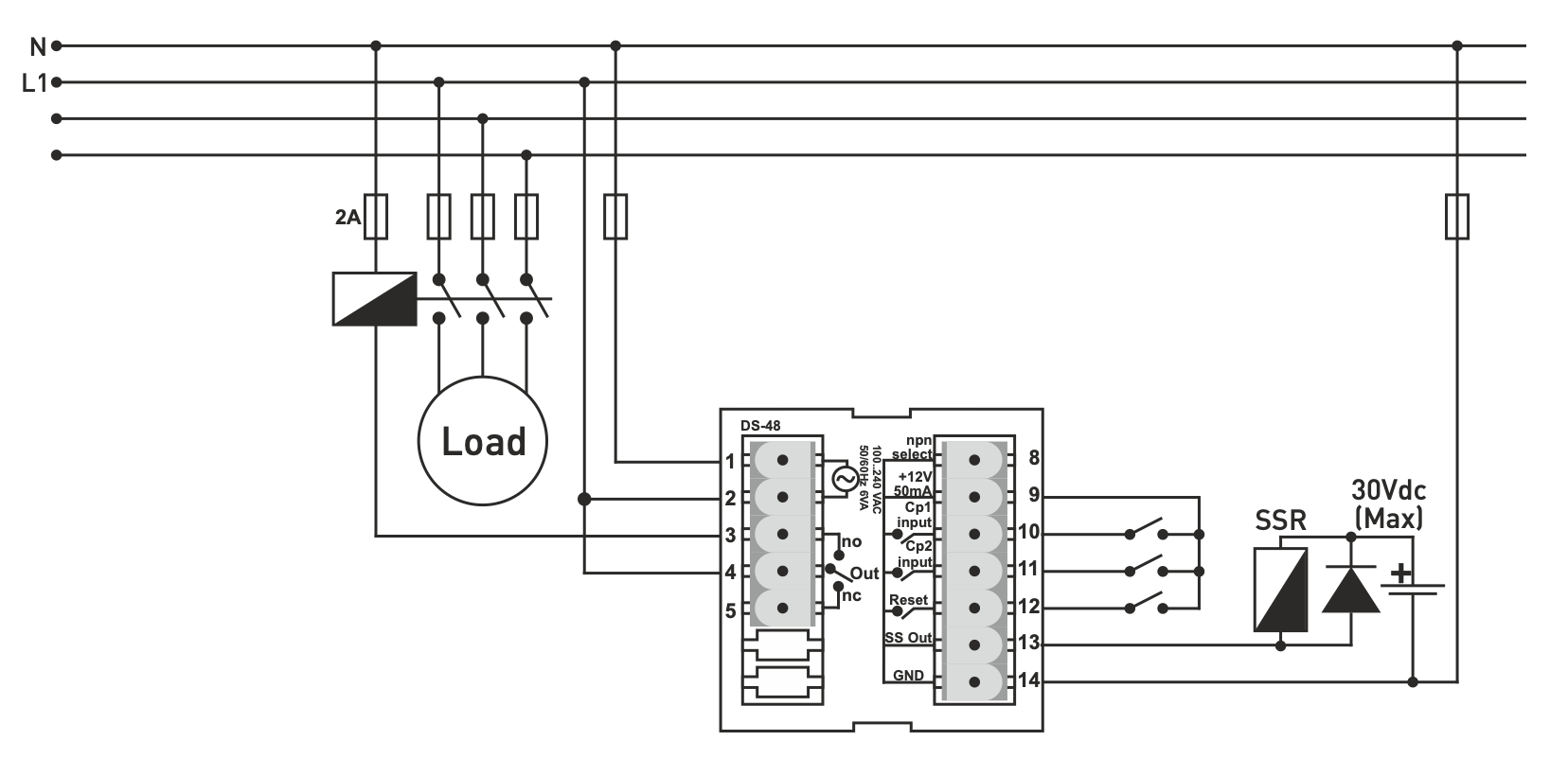

• 1× relè SPDT 250 VAC, 2 A (carico resistivo) - COM (4), NO (3), NC (5)

• 1× controllo SSR (NPN, max. 100 mA, 30 V) - morsetti 13 (SSout), 14 (GND)

Alimentazione

• 100-240 V CA, 50/60 Hz

• Consumo di energia: < 8 VA

Condizioni operative

• Temperatura di funzionamento: da -20 °C a +55 °C

• Altitudine massima: 2000 m

Caratteristiche speciali

• La memoria EEPROM memorizza tutte le impostazioni e i conteggi correnti dopo l'interruzione dell'alimentazione

• OFFSET regolabile del valore di conteggio

• Protezione con password contro le modifiche indesiderate dei parametri

• Punto decimale selezionabile (0 / 0,0 / 0,00 / 0,000)

Raccomandazioni per l'installazione

• Utilizzare cavi di segnale schermati e intrecciati, con messa a terra dello schermo.

• Separare i cavi di segnale da quelli di alimentazione e potenza

• Utilizzare un fusibile F250 mA / 250 VCA sull'ingresso di alimentazione

• Proteggere l'apparecchiatura da umidità, vibrazioni, polvere e temperature estreme.

• Per gli interruttori meccanici, si consiglia di impostare la frequenza di ingresso a 20 Hz.

• Quando si utilizzano due ingressi:

• Modalità Phs4 → max. ¼ di frequenza di ingresso

• Modalità 1u2u, 1u2d, Phs2 → max. ½ frequenza di ingresso
