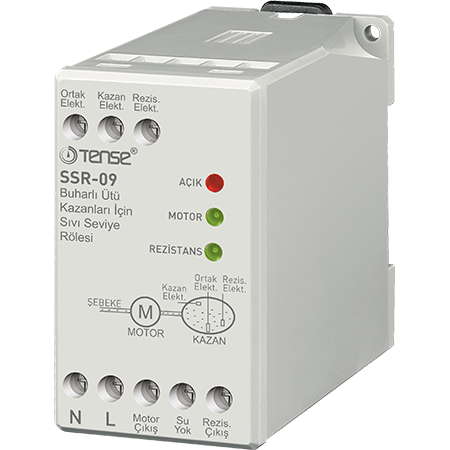

Relè di controllo del livello dell'acqua per un serbatoio con protezione del riscaldatore - Tense SSR-09

Descrizione del prodotto

Il relè SSR-09 di Tense è un'unità moderna progettata per il controllo automatico del livello dell'acqua in caldaie, serbatoi di accumulo e riscaldatori d'acqua.
Garantisce un'alimentazione affidabile dell'acqua, lo spegnimento tempestivo della pompa e, soprattutto, un'efficace protezione della resistenza elettrica contro il funzionamento a secco.

Il dispositivo utilizza elettrodi capacitivi per monitorare il livello dell'acqua e controlla automaticamente la pompa e il riscaldatore in base alla situazione attuale del serbatoio.

Vantaggi principali

• Protezione contro il funzionamento a secco sia della caldaia che del riscaldatore - prolunga la vita dell'apparecchiatura.

• Controllo automatico del livello dell'acqua: la pompa si attiva quando il livello dell'acqua è basso e si spegne quando raggiunge il livello superiore.

• Protezione del riscaldatore: se non c'è acqua nel riscaldatore, il dispositivo blocca immediatamente l'alimentazione.

• Indicazione a LED del funzionamento della pompa e del riscaldatore per un facile controllo dello stato.

• Facile installazione - montaggio su guida DIN, terminali a vite trasparenti.

• Dimensioni compatte, basso consumo.

• Ampio intervallo di tensione operativa di 170-260 VCA - funzionamento stabile anche in caso di fluttuazioni di corrente.

Principio di funzionamento

L'SSR-09 funziona con due elettrodi posizionati nel serbatoio:

1. Elettrodo inferiore (livello minimo)

   • Se il livello dell'acqua scende al di sotto di questo elettrodo, il relè attiva la pompa e inizia a pompare l'acqua.

2. L'elettrodo superiore (livello massimo)

   • Quando viene raggiunto il livello superiore, il relè disattiva automaticamente la pompa.

3. Elettrodo di protezione sull'elemento riscaldante

   • Se non c'è acqua nel riscaldatore, il relè interrompe l'alimentazione del riscaldatore ed evita il surriscaldamento.

Questa logica intelligente garantisce un funzionamento sicuro ed economico dell'intero sistema.

Utilizzo

• Caldaie elettriche e scaldacqua ad accumulo

• Sistemi di riscaldamento con serbatoio di accumulo

• Serbatoi d'acqua domestici e industriali

• Acquedotti e sistemi di pompaggio

• Serbatoi per acqua potabile o domestica

Installazione e collegamento

• Montaggio su guida DIN standard nell'armadio.

• Collegamento tramite terminali a vite.

• Gli elettrodi devono essere installati nel serbatoio ai livelli richiesti.

• Per un funzionamento stabile, il produttore raccomanda l'uso di conduttori di almeno 2,5 mm².

Nota: Gli elettrodi (sonde di livello) non sono inclusi e devono essere ordinati separatamente.
