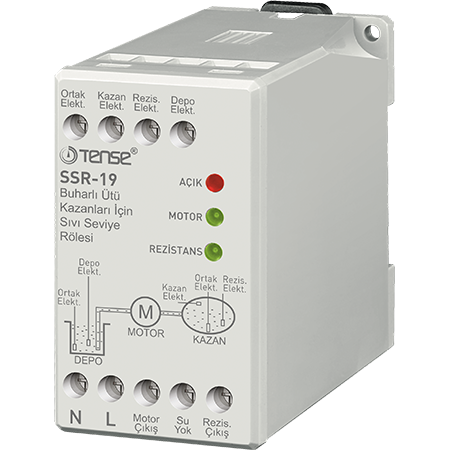

Relè per il controllo del livello dell'acqua in caldaia e nel generatore di vapore

Descrizione del prodotto

Il relè di controllo del livello dell'acqua è progettato per l'uso in caldaie, generatori di vapore e sistemi di riscaldamento dell'acqua, dove provvede allo spegnimento automatico del sistema di riscaldamento elettrico quando l'acqua nel serbatoio è insufficiente.
Impedisce che il riscaldatore rimanga "a secco", proteggendo l'apparecchiatura e prolungandone la vita.

Il dispositivo funziona con due sistemi di capacità indipendenti: TANK (pozzo/serbatoio) e BOILER (caldaia/riscaldatore).

Funzioni dell'apparecchiatura

Controllo del livello del serbatoio (TANK)

• Finché il livello dell'acqua si trova al di sopra dell'elettrodo TANK, la pompa funziona (l'indicatore "funzionamento del motore" è acceso).

• Se il livello dell'acqua scende al di sotto dell'elettrodo TANK, la pompa si spegne.

Controllo livello caldaia/riscaldatore (BOILER)

• Quando si raggiunge il livello del sensore BOILER, la pompa si spegne - il serbatoio è pieno.

• Se il livello nel boiler scende al di sotto dell'elettrodo BOILER, si attiva un ritardo di 10 secondi, dopo il quale la pompa si accende automaticamente e riempie l'acqua.

Controllo del riscaldamento elettrico dell'acqua (RES Elect)

• Quando l'acqua nel boiler raggiunge il livello RES Elect, il riscaldamento si accende (la spia si spegne).

• Se il livello scende al di sotto del RES Elect, il riscaldatore si spegne e la spia si accende.

Questa funzione protegge il riscaldatore dal surriscaldamento o dalla distruzione quando il serbatoio è vuoto.

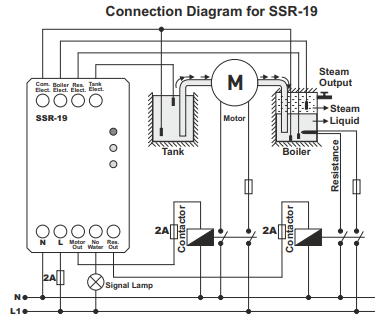

Cablaggio (panoramica)

• Com Elect - elettrodo comune (deve essere collegato al corpo metallico del serbatoio/caldaia; se non è conduttivo, utilizzare un elettrodo separato)

• Tank Elect - elettrodo di livello del pozzo/serbatoio

• Boiler Elect - elettrodo di livello della caldaia

• Res Elect - elettrodo per il controllo del riscaldatore

• Res Out - uscita per il collegamento del riscaldatore

• Water Not - uscita per il segnale luminoso (assenza di acqua)

Avviso importante

• Gli elettrodi non sono inclusi e devono essere ordinati separatamente.

• Si consiglia inoltre di acquistare 3 interruttori da 2 A per proteggere i circuiti di ingresso e di uscita.

• Cablare il relè seguendo esattamente lo schema del produttore.

• Se la presa non è conduttiva, è necessario utilizzare un elettrodo comune speciale.

Parametri tecnici

• Tensione nominale: 220 V CA

• Intervallo di tensione di esercizio: 90-110%

• Frequenza: 50/60 Hz

• Consumo di energia: < 3 VA

• Temperatura di funzionamento: -40...+50 °C

• Connessione: terminali a vite

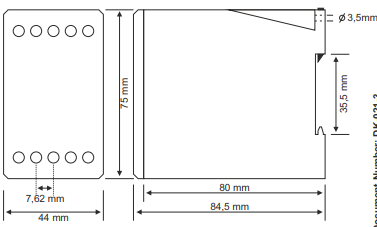

• Montaggio: guida DIN o pannello di montaggio

• Relè per il controllo del livello dell'acqua

• Documentazione / schema elettrico
  (elettrodi non inclusi)
