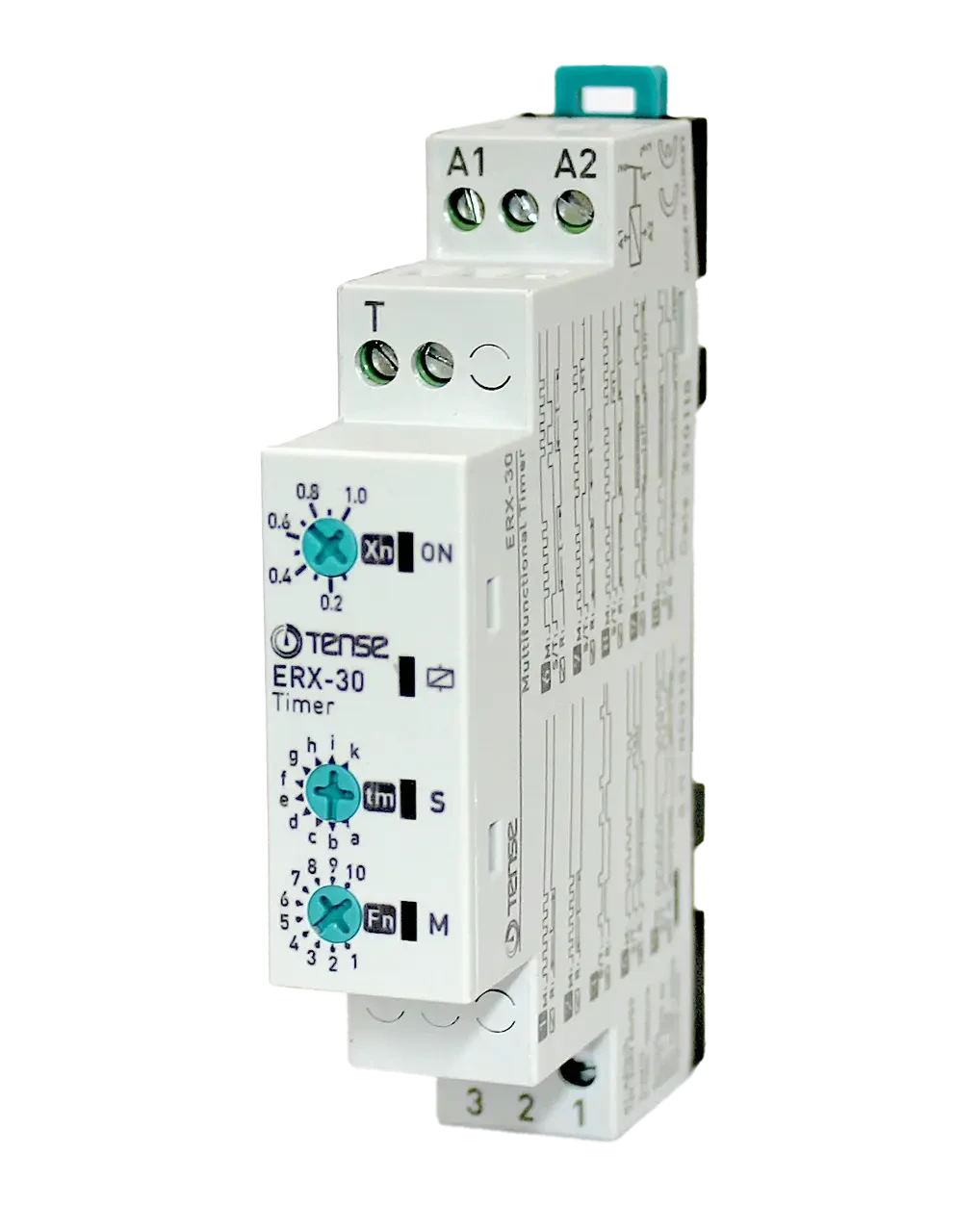

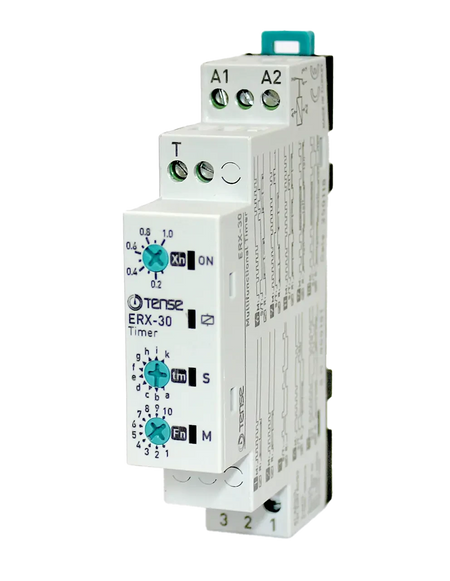

Relè orario multifunzionale ERX-30 (10 funzioni) - 12...240 V AC/DC, 1 contatto di commutazione

Descrizione del prodotto

Il relè temporizzatore multifunzione ERX-30 è un elemento di controllo universale per ritardi, commutazioni, controllo a impulsi e processi periodici nell'automazione. Offre fino a 10 funzioni di temporizzazione per coprire la maggior parte dei compiti in applicazioni industriali e domestiche.

È adatto per:

• sistemi di automazione nella produzione (torrefazione di caffè/semi, linee di confezionamento, processi termici),

• controllo della ventilazione (servizi igienici, bagni), riscaldamento, condizionamento,

• illuminazione (scale, insegne, vetrine),

• temporizzazione dei processi nelle lavatrici e negli elettrodomestici,

• apertura/chiusura di finestre, serrande, aria condizionata,

• controllo di motori e piccoli azionamenti.

Il vantaggio principale è l'alimentazione universale da 12-240 VAC/DC, che consente al relè di sostituire molti tipi diversi in un unico dispositivo.

Il montaggio avviene su guida DIN standard da 35 mm.

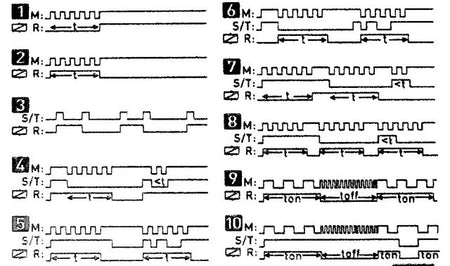

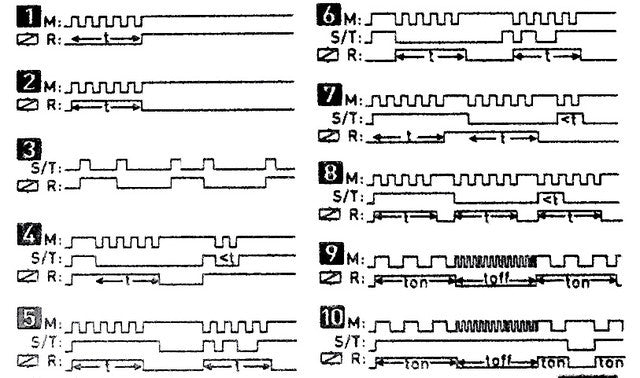

Funzioni temporali integrate (10 funzioni)

Il relè supporta le seguenti modalità, utilizzabili con tensioni di 12 / 24 / 48 / 110 / 230 V CA/CC:

1. Relè bistabile

2. Avvio ritardato (Delay ON)

3. Ritorno ritardato (Delay OFF)

4. Lampeggiatore - avvio con pausa

5. Avvio ritardato dopo la commutazione + ritorno ritardato (combinazione di ritardo ON/OFF)

6. Lampeggiatore con partenza a impulsi

7. Partenza ritardata dopo la commutazione e ritorno ritardato dopo la commutazione (ON/OFF DELAY)

8. Generatore di impulsi

9. Impulso singolo dopo la disconnessione dell'ingresso di controllo (Single Shot - fronte di discesa)

10. Impulso singolo dopo la commutazione dell'ingresso di controllo (Single Shot - fronte di salita)

Applicazioni pratiche

Il relè può essere utilizzato in molte applicazioni, ad esempio:

• controllo di ventilatori in ambienti domestici (WC, bagno),

• controllo dell'illuminazione delle scale,

• accensione del riscaldamento o della ventilazione a intervalli di tempo,

• controllo ciclico di pannelli luminosi pubblicitari,

• rimbalzo dei contatti (debounce) per i segnali di controllo,

• controllo dei processi nell'industria alimentare (cottura della carne, arrostimento),

• controllo di pompe, motori e azionamenti,

• apertura/chiusura automatica di finestre, serrande, valvole,

• controllo di elettrodomestici e linee di produzione.

Vantaggi dell'apparecchiatura

• Alimentazione universale: 12-240 V CA/CC

• Fino a 10 modalità di funzionamento

• 1 contatto di commutazione

• Adatto per applicazioni industriali e domestiche

• Facile montaggio su guida DIN

• Sostituisce completamente molti dei modelli più costosi presenti sul mercato

• Funzionamento affidabile e ampia compatibilità

Sostituzione di analoghi più costosi

Il relè multifunzione ERX-30 può sostituire completamente questi modelli:

E1ZM10, MUR3, MXR1, IZT, E1ZMQ10, MFZ12-230V, ZR-67-BAT, CRM-91H, PCU-511, PCU-520, RF-520,
810.230.00001, 83.02.0.240, PCA-511, RF-511, REV-201, REV-120, CT-MHD, THC-M1, PCU-501,
PCU-530, PCM-10, 600XU-A-1-CU, BMR TRF10, CRM-91H/UNI, MCR-MB-003, MCR-MA-003.
