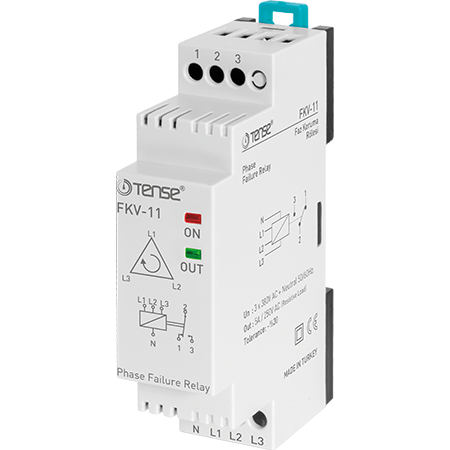

Relè di controllo fase FKV-11 | TENSE

Il relè di controllo di fase FKV-11 è progettato per proteggere le apparecchiature trifase dai principali guasti della rete elettrica, in particolare dal disturbo di fase (inversione di fase), dalla mancanza di fase e dall'asimmetria di fase. Il relè garantisce un funzionamento affidabile di motori elettrici, pompe, compressori e altre apparecchiature trifase.

Il modello presenta un'asimmetria fissa del 30% ed è progettato per essere installato su una singola guida DIN.

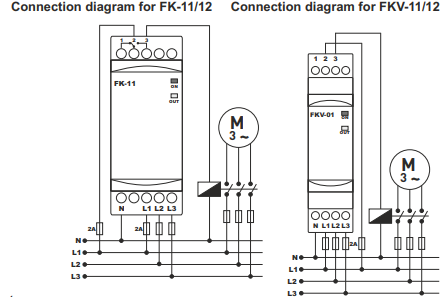

Funzionamento del relè FKV-11 (algoritmo di funzionamento)

Funzionamento normale

• Sono presenti tutte e tre le tensioni di fase.

• Le fasi sono collegate nell'ordine corretto.

• La tensione rientra nell'intervallo consentito.

• I contatti 2-3 sono commutati, LED OUT → uscita attiva.

Asimmetria o deviazione di tensione

• Se la tensione di una fase varia di oltre il 30% o se la somma delle variazioni del valore multidirezionale supera questo limite:

  • il LED ASM (indicazione di asimmetria) si accende,

  • i contatti 2-3 si scollegano

  • i contatti 1-2 si accendono,

  • Il LED OUT si spegne.

Ritorno alla normalità

• Se la tensione torna nell'intervallo consentito,

• il relè riattiva l'uscita e i contatti tornano a essere 2-3 chiusi.

Caratteristiche e vantaggi principali

• Protezione contro:

  • guasto di fase,

  • sequenza di fase errata,

  • asimmetria di fase (30% fisso).

• Indicazione visiva dello stato tramite LED (OUT / ASM).

• Risposta rapida ai guasti di rete.

• Design compatto - solo 22,5 mm di larghezza.

• Semplice montaggio su guida DIN.

Parametri tecnici

Dimensioni

• Lunghezza: 85 mm

• Altezza: 77,6 mm

• Larghezza: 22,5 mm
