Relè di protezione di fase - FKV-24F | TENSE

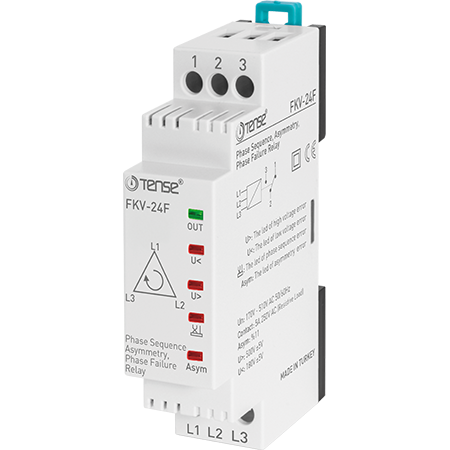

I relè di protezione di fase della serie FKV sono progettati per proteggere le apparecchiature trifase, in particolare i motori, da guasti legati a valori di tensione errati, asimmetria, mancanza di fase o sequenza di fase errata. Il relè FKV-24F opera in un'ampia gamma di 180-500 VCA e presenta un'asimmetria fissa dell'11%.

Garantisce un funzionamento affidabile delle apparecchiature con elevate esigenze di precisione della potenza e le protegge da danni termici e meccanici.

Funzioni e principio di funzionamento

Asimmetria di tensione (11%)

• Monitora la differenza tra le tensioni di fase.

• Se l'asimmetria supera l'11%, il relè disattiva l'uscita dopo circa 1 s e apre i contatti NO/COM.

• Quando la differenza scende di 5 V, il relè valuta la condizione come normale e ripristina l'uscita dopo un periodo di ritardo.

Controllo della sequenza di fase

• Sequenza di fase corretta → il LED OUT è acceso, l'uscita è attiva (NO acceso).

• Sequenza di fase errata → il LED si spegne e l'uscita passa allo stato di guasto.

Protezione da alta tensione (U>)

• Se la tensione supera i 500 V, si attiva l'indicazione di alta tensione.

• Se la condizione dura più di 2 s, il relè disattiva l'uscita.

• Quando la tensione scende di 5 V al di sotto del limite U>, il relè avvia un conto alla rovescia di ritardo e riprende a funzionare.

Protezione da bassa tensione (U<)

• Se la tensione scende sotto i 180 V, si attiva l'indicazione di bassa tensione.

• Se la condizione non termina durante il ritardo di errore, l'uscita si spegne.

• Quando la tensione sale di 5 V al di sopra di U<, il relè riattiva l'uscita dopo un periodo di ritardo.

Indicazioni di stato

• 5 LED informano su:

  • stato del relè (OUT)

  • alta tensione (U>)

  • bassa tensione (U<)

  • sequenza di fase

  • asimmetria / guasto

Caratteristiche principali

• Ampio intervallo di tensione di funzionamento: 180-500 VCA

• Asimmetria fissa: 11%

• Protezione contro:

  • Bassa tensione

  • Alta tensione

  • asimmetria

  • errori di sequenza di fase

  • guasto di fase

• Non è necessario un conduttore di neutro

• Risposta rapida alle condizioni di guasto (circa 1 s)

• Indicazione a LED di tutte le funzioni

• Adatto per motori, compressori, pompe e altri carichi trifase

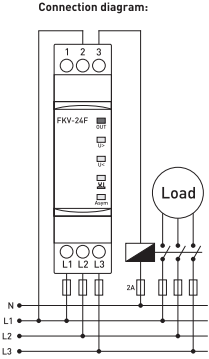

Parametri tecnici
