Relè di monitoraggio trifase con controllo PTC intervento di fase/asimmetria/sequenza

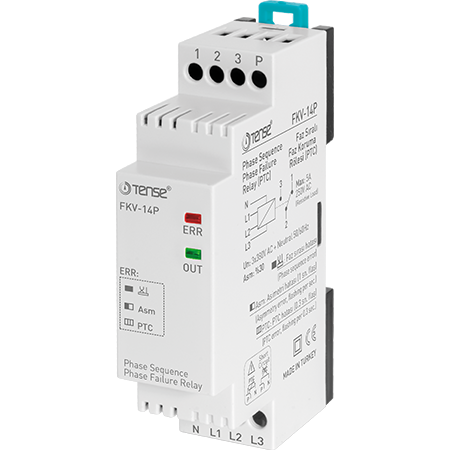

Relè trifase per il controllo delle fasi con protezione da sgancio e controllo della temperatura degli avvolgimenti, TENSE - FKV-14P

Descrizione del prodotto

Il relè trifase per il controllo di fase FKV-14P è progettato per proteggere i motori elettrici trifase e le apparecchiature da guasti critici nella rete di alimentazione. Fornisce un controllo completo della presenza di fase, della mancanza di fase, dell'inceppamento di fase, dell'asimmetria (fissata al 40%), della mancata sequenza di fase e dell'eccessiva temperatura dell'avvolgimento del motore. Dotato di conduttore di neutro e progettato per il montaggio su guida DIN.

Funzioni principali

• Verifica la presenza di tutte e tre le fasi

• Protezione contro i guasti di fase

• Rilevamento dell'inceppamento di fase (kinking)

• Controllo dell'asimmetria di tensione fissa 40%

• Protezione contro l'errata sequenza delle fasi

• Controllo della temperatura dell'avvolgimento del motore

• Indicazione ottica dello stato (LED OUT)

• Ripristino automatico del funzionamento quando i parametri rientrano nel range consentito

Principio di funzionamento

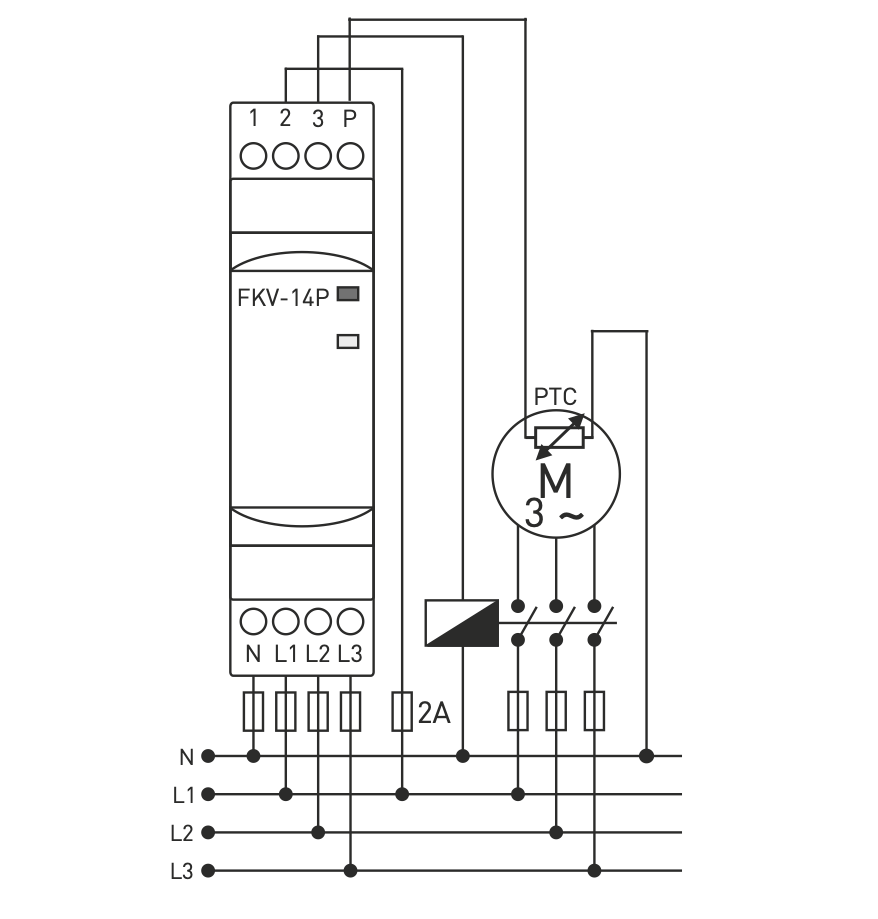

• Funzionamento normale: se tutte e tre le tensioni di rete sono presenti, la sequenza delle fasi è corretta e la temperatura dell'avvolgimento non supera i limiti, il relè si attiva (i contatti 15-18 sono chiusi) e il LED OUT si accende.

• Errore di tensione o asimmetria: se la tensione di una fase si discosta di oltre il 40%, i contatti 15-18 si aprono e i contatti 15-16 si eccitano; il LED OUT si spegne.

• Errore nella sequenza delle fasi: il relè risponde aprendo i contatti e spegnendo il LED OUT.

• Superamento della temperatura dell'avvolgimento: il relè scollega l'uscita finché la temperatura non torna ai limiti consentiti.

• Ripristino del funzionamento: Il relè torna automaticamente allo stato operativo dopo la normalizzazione dei parametri.

Specifiche tecniche

• Tipo di dispositivo: relè di monitoraggio delle fasi

• Numero di fasi: 3 + N

• Asimmetria: 40% (fissa)

• Protezione termica dell'avvolgimento: Sì

• Contatti di uscita: 15-18 (chiusi in funzione), 15-16 (chiusi in caso di guasto)

• Indicazione: LED OUT

• Montaggio: guida DIN

• Costruttore: TENSE (Turchia)

Vantaggi

• Protezione completa del motore e del cablaggio

• Funzionamento stabile grazie a un'asimmetria fissa del 40%.

• Facile installazione su guida DIN

• Ripristino automatico del funzionamento senza l'intervento dell'operatore

• Protezione affidabile in condizioni industriali difficili

Applicazioni tipiche

• Motori elettrici trifase

• Sistemi di pompe industriali

• Compressori

• Ventilatori

• Macchinari sensibili alla sequenza e alla qualità della tensione
