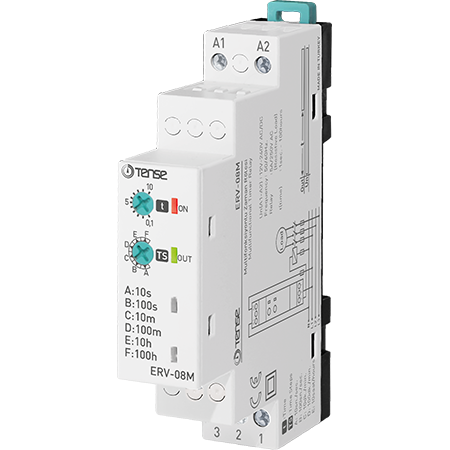

Descrizione dettagliata - Relè temporizzatore ERV-08M (0,1 s - 100 h), Un: 12-230 V CA/CC

Il relè temporizzatore ERV-08M è un relè universale progettato per controllare l'accensione ritardata dopo l'applicazione della tensione di alimentazione. Offre un ampio intervallo di tempo da 0,1 secondi a 100 ore, alimentazione universale 12-230 V CA/CC, semplicità di funzionamento e montaggio su guida DIN.

È adatto per applicazioni di automazione, per il controllo di ventilatori, motori, illuminazione, contattori e altre apparecchiature che richiedono un'accensione ritardata.

Caratteristiche principali

• Funzione di avvio ritardato del contatto NA quando viene applicata la tensione

• Ampio intervallo di tempo: 0,1 s - 100 h

• Alimentazione universale: 12-230 V CA/CC (4 VA)

• 1× contatto di commutazione SPDT ( NO/NC), 5A/250VAC

• Due indicatori LED:

  • ON (rosso) - alimentazione presente

  • OUT (verde) - stato del relè di uscita

• Impostazione del tempo tramite due potenziometri rotativi

• Montaggio su guida DIN 35 mm

• Protezione IP20

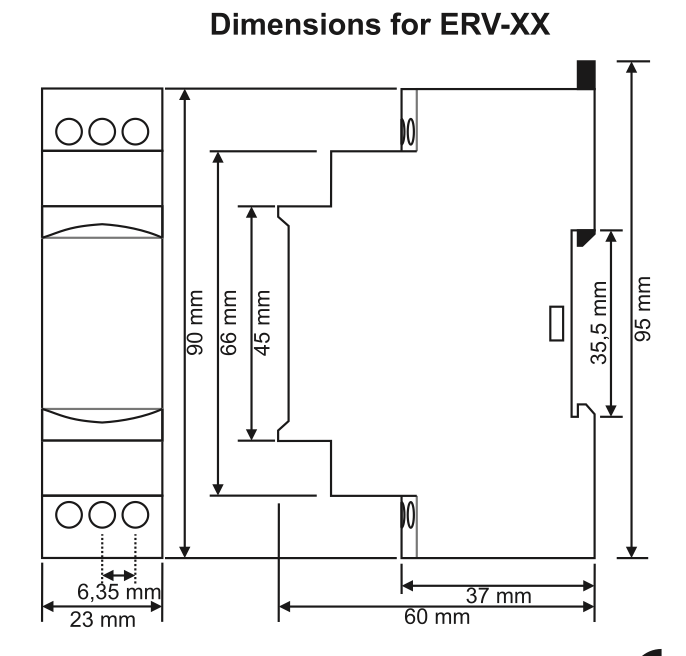

• Dimensioni compatte: 91 × 18 × 65 mm

Controlli e funzioni

Indicazione a LED

• ON (rosso) - il relè è alimentato

• OUT (verde, acceso fisso) - il relè di uscita è eccitato (contatto 2-3 collegato)

• OUT (verde, lampeggiante) - conto alla rovescia per la commutazione in corso

Impostazione del tempo

Il relè a tempo consente di creare un ritardo preciso utilizzando due potenziometri:

1. Potenziometro "t" (da 0,1 a 10)
   - regolazione fine in % dell'intervallo totale
   - 0,1 = 1%, 10 = 100%

2. Potenziometro "TS" - selezione dell'intervallo:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

La modifica dell'ora si attiva al successivo collegamento all'alimentazione.

Funzione di commutazione

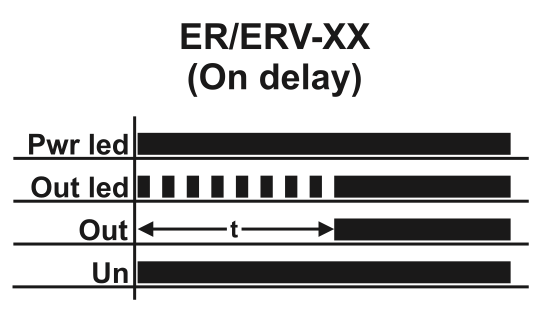

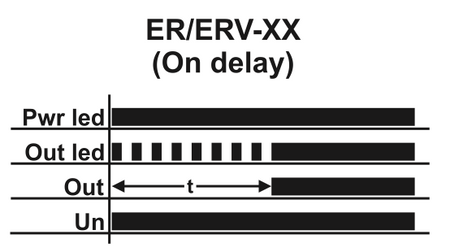

1) Ritardo ON - accensione ritardata (morsetti 2-3, NO)

• Quando l'alimentazione è collegata , inizia il conto alla rovescia del tempo impostato.

• Allo scadere del tempo, il relè di uscita (RLY) si attiva - il contatto 2-3 (NO → COM) si accende.

2) Ritardo di spegnimento tramite contatto NC (morsetti 2-1)

• Il contatto 2-1 (NC) viene attivato anche in assenza di alimentazione.

• Quando l'alimentazione è collegata, inizia il conto alla rovescia

• Allo scadere del tempo, i contatti 1-2 si aprono.

Utilizzo

Il relè temporizzatore ERV-08M viene utilizzato per applicazioni in cui è necessario un caricamento ritardato dopo il verificarsi di un evento:

• Il ventilatore si accende solo dopo l'accensione della luce (toilette, bagno)

• Illuminazione del garage o del corridoio dopo l'apertura della porta

• Avvio graduale dei motori

• Commutazione ritardata di contattori

• Commutazione sequenziale di più circuiti

• Avvio ritardato degli apparecchi

Il conteggio del tempo inizia ogni volta che il relè viene alimentato.
