Timer / Relè di accensione/spegnimento con ritardo / Relè One Shot

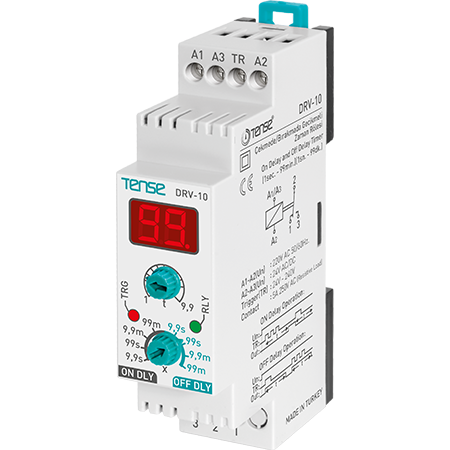

Relè temporizzatore digitale DRV-10 con ritardo on/off, display e segnale di controllo

Il relè temporizzatore digitale DRV-10 è un dispositivo universale per il controllo temporizzato di apparecchiature elettriche. Consente di impostare un ritardo di accensione o di spegnimento in un intervallo di tempo fino a 99 minuti. Il relè viene attivato da un segnale di controllo sull'ingresso TR ed è adatto per applicazioni domestiche, commerciali e industriali in cui è richiesta una temporizzazione precisa.

Il relè è dotato di un chiaro display digitale, di un'indicazione di stato a LED e di un'alimentazione universale a 230 V CA/CC o 24 V CA/CC. Grazie al suo design sottile, occupa uno spazio minimo nel rack.

Funzioni e caratteristiche

Display digitale
Consente di impostare e monitorare facilmente il conto alla rovescia. Visualizza il tempo in secondi o minuti, a seconda della modalità selezionata.

Due modalità operative - Ritardo ON e Ritardo OFF
Il relè può essere utilizzato per ritardare l'accensione o lo spegnimento del dispositivo in base a un segnale di controllo.

Commutazione tramite ingresso TR
Le funzioni di temporizzazione vengono attivate dal fronte di salita del segnale all'ingresso TR (TRG).

Indicazione LED
Due LED indicano lo stato di alimentazione e lo stato della bobina del relè.

Alimentazione universale
- 230 V CA/CC (morsetti A1-A2)
- 24 V CA/CC (morsetti A2-A3)

Facile montaggio su guida DIN
Il design compatto (23 mm di larghezza) consente il posizionamento anche in armadi di piccole dimensioni. Protezione IP20.

Parametri tecnici

• Intervallo di tempo: 1 s - 99 min

• Contatti: 1× commutazione NO/NC, 5 A / 250 V CA

• Indicazione LED: alimentazione, bobina del relè

• Alimentazione:
  - 230 V CA/CC / 4 VA (A1-A2)
  - 24 V CA/CC (A2-A3)

• Montaggio: guida DIN da 35 mm

• Protezione: IP20

• Dimensioni: 90 × 23 × 58 mm

Applicazioni

Il relè è adatto per:

• commutazione ritardata di ventilatori (toilette, bagno), illuminazione

• controllo dell'avvio del motore

• commutazione ritardata di contattori

• Processi temporizzati in applicazioni domestiche e industriali

Quando viene applicato un segnale, la temporizzazione viene attivata in base alla modalità selezionata. Il conto alla rovescia è visibile sul display.

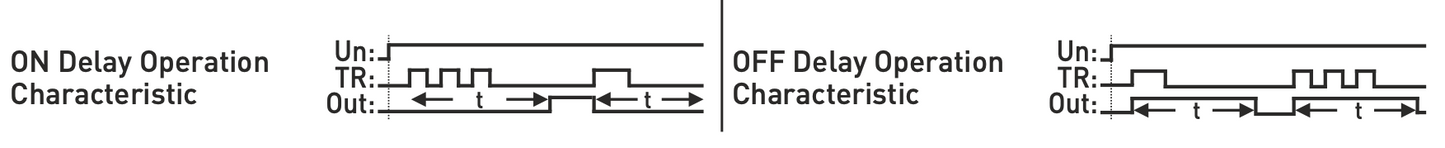

Descrizione del funzionamento

Ritardo ON - accensione ritardata

• Dopo il fronte di salita del segnale all'ingresso TR, inizia il conto alla rovescia del tempo impostato.

• Allo scadere del tempo, il contatto NA del relè si accende.

• Il relè rimane attivo fino al successivo fronte di salita del segnale all'ingresso TRG.

• Il display visualizza il conto alla rovescia per l'accensione.

Ritardo di spegnimento

• Dopo il fronte di salita del segnale, il relè si attiva immediatamente.

• Il relè rimane in stato di attivazione per il tempo impostato dal timer.

• Il display visualizza il conto alla rovescia per l'intervento.
